CuNi 9010 Eşit Çapraz Boru Bağlantı Parçası Bakır Nikel ANSI B16.9 Düz 2" SCH40

  • CuNi 9010 Equal Cross Pipe Fitting Copper Nickel ANSI B16.9 Straight 2" SCH40
  • CuNi 9010 Equal Cross Pipe Fitting Copper Nickel ANSI B16.9 Straight 2" SCH40
  • CuNi 9010 Equal Cross Pipe Fitting Copper Nickel ANSI B16.9 Straight 2" SCH40
Menşe yeri Çin
Marka adı TOBO
Sertifika SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Model numarası Bakır Nikel C70600

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün adı Bakır Nikel Boru Çapraz Malzeme sınıfı C70600
Boy 2" SCH40 Uygulama Su ısıtıcı
Tip Eşit Yüzey patlatma
Tedavi tavlanmış
Vurgulamak

Eşit Çapraz Boru Bağlantısı

,

CuNi 9010 Çapraz Boru Bağlantısı

,

SCH40 bakır çapraz bağlantı
Mesaj bırakın
Ürün Açıklaması

Bakır Nikel CuNi 9010 Eşit Çapraz, ANSI B16.9 Düz Çapraz, 2" SCH40 Çapraz Boru Bağlantı Parçası

ANSI/ASME B16.9 Alın Kaynaklı Boru Çapraz Spesifikasyonu – Eşit Çapraz, Azalan Çapraz

boyutlar ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Dış çap Eşit Çapraz ( 1/2″～24″), ERW / Alın Kaynaklı Eşit Çapraz(1/2″～48″), Redüksiyon Çapraz ( 1/2″～24″), ERW / Alın Kaynaklı Redüksiyon Çapraz(1/2″～) 48 inç)
Türler Eşit Çapraz, Azalan Çapraz
Duvar kalınlığı 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Katma Değerli Hizmetler Sıcak Daldırma Galvanizleme, Epoksi ve FBE Kaplama, Elektro Cila, Kumlama, Diş Açma, Lehimleme
Üretim Dereceleri Paslanmaz Çelik, Alaşımlı Çelik, Dubleks, Nikel Alaşımları, Düşük Sıcaklık Çeliği, Karbon Çeliği, Bakır Nikel



Tobo grubu, genellikle 4 yollu boru bağlantı parçası olarak bilinen asme b16.9 cross'un Supreme üreticisidir.Çapraz tee, dört bağlantı noktasının merkezinde yer aldığından sıcaklık değiştikçe genellikle boru üzerinde yüksek gerilim oluşturur.Karşılaştırıldığında, bir tişört çaprazdan daha sabittir, çünkü bir tişört üç ayaklı bir tabure gibi davranırken, bir çapraz dört ayaklı bir tabure gibi davranır.

Parlak profesyonellerden oluşan bir ekiple güçlendirilmiş olarak, tam bir şekil ve boyut aralığında düz çapraz ve indirgeyici çapraz olmak üzere iki tip çapraz boru tedarik edebiliriz.Petrol ve gaz, petrokimya, enerji üretimi, ilaç, kağıt üretimi, doğal gaz endüstrisi ve kimya fabrikaları gibi çeşitli sektörlerde yerli ve uluslararası müşterilere paslanmaz çelik çapraz te ve alaşımlı çelik çapraz te tedarikçilerinden biriyiz.Çapraz, kesişen borular için bir bağlantı noktası olarak birçok uygulamada kullanılır.

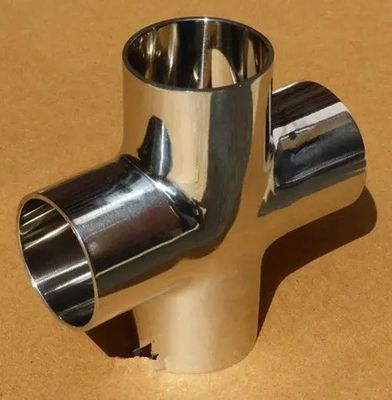

CuNi 9010 Eşit Çapraz Boru Bağlantı Parçası Bakır Nikel ANSI B16.9 Düz 2" SCH40 0
CuNi 9010 Eşit Çapraz Boru Bağlantı Parçası Bakır Nikel ANSI B16.9 Düz 2" SCH40 1
Butt Weld Equal Cross, Pipe Cross Fittings, Redüksiyon Çapraz Boru Fittingi, Düz Çapraz ASME B16.9 Delaer Hissedarı

Sunduğumuz Equal Cross, Reducing Cross ve Lateral Cross özel sınıfı Cross, enerji üretimi, petrokimya, gemi yapımı, kağıt üretimi, kimya, ilaç ve fabrikasyon gibi birçok sektöre tarafımızdan yaygın olarak tedarik edilmektedir.

Müşteri Spesifikasyonlarına ve gereksinimlerine bağlı olarak, 202, 304/304L, 904L, 316/316L, Dubleks 2205, Alaşım 20, Cupro Nikel, Monel Alaşım 400, Inconel Alaşım 625 dahil olmak üzere çeşitli sınıflarda düz Çapraz ve indirgeyici Çapraz üretebilir ve sunabiliriz. , Inconel Alaşım 600, Hastelloy Alaşım C276 ve ayrıca çeşitli Alüminyum Kalitelerinde.

Hindistan'da Buttweld Eşitsiz Çapraz, Buttweld Eşit Çapraz Bağlantı Parçaları, Eşit Çapraz Formül, Çapraz Boru Bağlantısı Tanımı, Düz Çapraz Bağlantı, Eşit Çapraz Ağırlık Hesaplayıcı, Düz Çapraz Boru Bağlantı Parçaları bayisi



Alın Kaynaklı Boru Çapraz, Eşit Çapraz, Redüksiyon Çapraz İmalat Standartları

BENİM GİBİ: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
TR: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Dövme Östenitik Paslanmaz Çelik Boru Ek Parçaları için Standart Şartname
ASME B16.9 Fabrika Yapımı Dövme Bağlantı Parçaları Alın Kaynak
ASME B16.25 Alın Kaynak Uçları
ASME B16.28 Dövme Çelik Kısa Yarıçaplı Dirsekler ve Alın Kaynak Dönüşleri
MSS SP-43 Düşük Basınç, Korozyona Dirençli Uygulamalar için Dövme ve Fabrikasyon Alın Kaynaklı Bağlantı Parçaları

Alın Kaynaklı Boru Çapraz Malzeme Kaliteleri

Paslanmaz çelik ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Karbon çelik ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Düşük Sıcaklık Karbon Çeliği ASTM A420 WPL3, A420 WPL6
Alaşımlı çelik ASTM / ASME A/SA 234 Gr.ÇP 1, ÇP 5, ÇP 9, ÇP 11, ÇP 12, ÇP 22, ÇP 91
Dubleks Çelik ASTM A 815, ASME SA 815 UNS NO S31803, S32205.Werkstoff No.1.4462
Nikel alaşımı ASTM / ASME SB 336 UNS 2200 ( NİKEL 200 ), UNS 2201 (NİKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 ( ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 ( INCONEL 601 ), UNS 6625 (INCONEL 625), UNS 10276 ( HASTELLOY C 276 )



ANSI/ASME B16.9 BUTTWELD EŞİT ÇAPRAZ BOYUTLAR

Alın Kaynaklı Çapraz Ölçü Tablosu

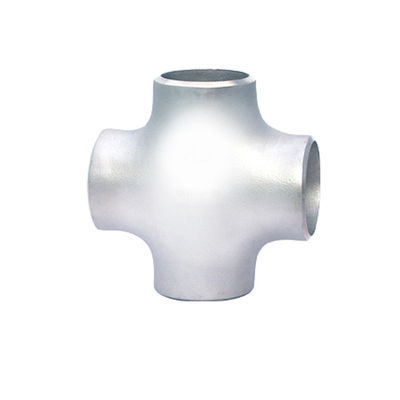

CuNi 9010 Eşit Çapraz Boru Bağlantı Parçası Bakır Nikel ANSI B16.9 Düz 2" SCH40 2
Nominal Boru Boyutu (NPS) DN Eğimde Dış Çap Merkezden Uca
Çalıştır.C Çıkış.M[Notlar(1) ve (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Aksi belirtilmedikçe boyutlar milimetre cinsindendir.Et kalınlığı (t) müşteri tarafından belirtilmelidir.

Çapraz Boyutları Azaltan Buttweld

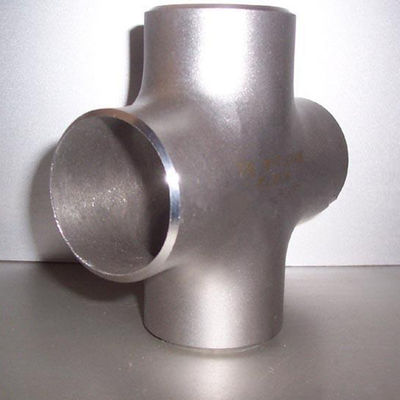

CuNi 9010 Eşit Çapraz Boru Bağlantı Parçası Bakır Nikel ANSI B16.9 Düz 2" SCH40 3

Nominal çap Dış çap Merkezden Sona
D1 D2
DN NPS Seri A Seri B Seri A Seri B C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4×1/2 26.9 25 21.3 18 29 29
20×10 3/4×3/8 26.9 25 17.3 14 29 29
25×25 1×1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1,1/4×1,1/4 42.4 38 42.4 38 48 48
32×25 1,1/4×1 42.4 38 33.7 32 48 48
32×20 1,1/4×3/4 42.4 38 26.9 25 48 48
32×15 1,1/4×1/2 42.4 38 21.3 18 48 48
40×40 1,1/2×1,1/2 48.3 45 48.3 45 57 57
40×32 1,1/2×1,1/4 48.3 45 42.4 38 57 57
40×25 1,1/2×1 48.3 45 33.7 32 57 57
40×20 1,1/2×3/4 48.3 45 26.9 25 57 57
40×15 1,1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1.1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2×1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2,1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3×2.1/2 88.9 89 73.0 76 86 83
80×50 3×2 88.9 89 60.3 57 86 76
80×40 3×1.1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90×90 3,1/2×3,1/2 101.6 – 101.6 – 95 95
90×80 3,1/2×3 101.6 – 88.9 89 95 92
90×65 3,1/2×2,1/2 101.6 – 73.0 76 95 89
90×50 3,1/2×2 101.6 – 60.3 57 95 83
90×40 3,1/2×1,1/2 101.6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3.1/2 114.3 108 101.6 – 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4×2.1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1.1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3.1/2 141.3 – 101.6 – 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5×2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6×3.1/2 168.3 – 101.6 – 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6×2.1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 – 101.6 – 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10×4 273.0 273 114.3 108 216 184
300×300 12×12 323.9 325 323.9 325 254 254
300×250 12×10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300×150 12×6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350×350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350×250 14×10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



ASME B16.9 Alın Kaynaklı Çapraz Kullanılabilir Tipler

Alın Kaynaklı Eşit Haç Çapraz Bağlantıyı Azaltan Alın Kaynağı
Çapraz Bağlantı Elemanlarının Azaltılması Çelik Redüksiyon Çapraz Boru Ek Parçaları
ASME B16.9 Eşit Olmayan Çapraz Yüksek kaliteli Eşitsiz Çapraz
Alın Kaynaklı Düz ​​Çapraz Alın Kaynaklı Çapraz Boru Ek Parçalarının Azaltılması
ANSI B16.9 Alın Kaynaklı Çapraz ASME B16.28 Alın Kaynaklı Çapraz Boru
Alın Kaynaklı Çapraz Boru Ek Parçaları Alın Kaynaklı Çubuklu Çapraz
Eşit Çapraz Uydurma Çapraz Uydurma
Alın Kaynaklı Azaltıcı Haç Alın Kaynaklı Eşit Çapraz Montaj

Aşağıdaki Ülkelerde Teslimat

Teslimat Programımız Yaklaşık Teslim Süresi(Gün) Müşteri Referansı
Endonezya 20
  • Asya Selüloz ve Kağıt : Sinarmas Land Plaza, Tower II, Jl.MH Thamrin No.51, RT.9/RW.4, Gondangdia, Kec.Menteng, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta 10350, Endonezya
  • PT.Lontar Papirüs Selüloz ve Kağıt Endüstrisi : Tebing Tinggi, West Tanjung Jabung Regency, Jambi 36552, Endonezya
  • Endonezya Selüloz ve Kağıt Derneği : Jl.Cimandiri No.6, RT.1/RW.5, Cikini, Kec.Menteng, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta 10330, Endonezya
Avustralya 40
  • Pluto LNG Parkı : Burrup WA 6714, Avustralya
  • INPEX : Level 22/100 St Georges Terrace, Perth WA 6000, Avustralya
  • McDermott Australia Pty Ltd : Level 4/15-17 William St, Perth WA 6000, Avustralya
Singapur 15
  • KHO Industries Pte Ltd : 114 Lavender Street, #07-76 CT Hub 2, Singapur 338729
  • Oilfield Safety & Services Pte Ltd : 34 Toh Guan Rd E, Unit 12 Enterprise Hub, Singapur 608579
  • Bourbon Offshore Asia Pte Ltd : 21 Ubi Rd 1, #06-01 Cambridge Trust Building, Singapur 408724
Hindistan 7
  • Chandra Oil & Gas Project Services Pvt.Ltd : B-301, Maahavir ICON, Parsel No: 89/90, Sector-15, Belapur, Navi, Mumbai, Maharashtra 400614
  • TechnipFMC : B1 – 701/701A, Boomerang Building, Chandivali Farm Road, Andheri East, Yadav Nagar, Chandivali, Powai, Mumbai, Maharashtra 400072
  • Ambico Group : Goregaon Link Road, Sangam Society, Laxmi Nagar, Goregaon West, Mumbai, Maharashtra 400104
Malezya 15
  • Malezya Petrol Endüstrisi Karşılıklı Yardım Grubu HQ- Level 5, Menara Dayabumi,, Jalan Sultan Hishamuddin, 50050 Kuala Lumpur, Wilayah Persekutuan Kuala Lumpur, Malezya
  • Hablem Oil & Gas (M) Sdn Bhd – Lot K-7162 (Zemin Kat), Bandar Seri Kerteh, 24300 Kerteh, Terengganu, Malezya
  • Malezya Petrol Kaynakları Şirketi – Unit 20-11, GTower, Jalan Tun Razak, Kuala Lumpur, 50400 Kuala Lumpur, Wilayah Persekutuan Kuala Lumpur, Malezya
Kuveyt 12
  • Mark Technologies Company WLL – 400 St, Ahmadi, Kuveyt
  • Kuwait Oil Tankers Company (KOTC) – Jamal Abdul Nasser St, Kuveyt
  • Kuwait Aviation Fueling Company – KAFCO – Kuwait International Airport, Kuwait
Birleşik Arap Emirlikleri (BAE) 15
  • Al Masaood Oil & Gas – 17TH FLOOR (P), AL MASAOOD TOWER, 606 HAMDAN BIN MOHAMMED STREET – Abu Dabi – Birleşik Arap Emirlikleri
  • Raven General Petroleum LLC Dubai – Conrad Hotel, 50th Floor – Sheikh Zayed Rd – Dubai – Birleşik Arap Emirlikleri
  • Safwan Petrol Teknolojileri Est.- Abu Dhabi, Birleşik Arap Emirlikleri
Almanya 32
  • Mittelplate – 33.2″K 8°43'51.6″D, Yeni Almanya, Almanya
  • Oiltanking Germany GmbH & Co. KG – Fettweisstraße 30, 76189 Karlsruhe, Almanya
  • Baker Hughes – Baker-Hughes-Straße 1, 29221 Celle, Almanya
İtalya 30
  • Endüstriyel Kazan İtalya – Via Enrico Fermi, 64/66, 24050 Grassobbio BG, İtalya
  • Chemtura Manufacturing Italy Srl – Via G. Mazzini, 11, 24066 Pedrengo BG, İtalya
  • Koala 2.0 endüstrisi – Koala 2.0 endüstrisi
Katar 15
  • Saras Spa – SS 195, km 19.500, 09018 Sarroch CA, İtalya
  • ISAB Srl Impianti Sud – eski SS 114 km 146, SP114, 96010 Priolo Gargallo SR, İtalya
  • Raffineria Eni – Via Enrico Mattei, 46, 27039 Sannazzaro de' Burgondi PV, İtalya
Birleşik Krallık 40
  • Lindsey Petrol Rafinerisi – Eastfield Rd, North Killingholme, Immingham DN40 3LW, Birleşik Krallık
  • Stanlow Rafinerisi – Stanlow Rafinerisi, Ellesmere Port CH65 4HB, Birleşik Krallık
  • Midland Petrol Rafinerisi – Shelah Rd, Halesowen B63 3PN, Birleşik Krallık
Dubai 15
  • Shell – Dubai Kongre Kulesi, 8. Kat, Shaik Zayed Yolu Yanında – Dubai – Birleşik Arap Emirlikleri
  • ENOC Processing Company LLC – إ77 – Dubai – Birleşik Arap Emirlikleri
  • Nemmoco Petrol Şirketi – Şeyh Zayed Yolu, 3. Kavşak – Dubai – Birleşik Arap Emirlikleri
Umman 12
  • Orpic – Maskat, Umman
  • Petrol Geliştirme Umman Genel Merkezi – Al Fahal Street, Muscat 100, Umman
Etiketler:

C70600 Çapraz Boru Bağlantı Parçası

Alın Kaynaklı çapraz T boru bağlantı parçası

B16.9 Çapraz Boru Bağlantı Parçası
