CuNi 70/30 boru armatürleri ASME B16.9 dikişsiz

CuNi 70/30 boru armatürleri ASME B16.9 dikişsiz

1Ürün Tanımı

Bakır Nikel Fittings, yüksek kaliteli CuNi 70/30 (UNS C71500) hammaddeden sıcak kalıplama veya dikişsiz şekillendirme süreci ile üretilir ve but kaynak bağlantısı türüne sahiptir.Ürünler ASME B16'ya sıkı bir şekilde uyarak üretilir..9 standardı, tam bir yelpazesi olan dirsekleri, teesleri, redüktörleri, uç kapaklarını, tüp uçlarını ve diğer boru armatürlerini kapsar.bakır nikel alaşım armatürleri gemi yapımında yaygın olarak kullanılır, deniz suyunun tuzdan arındırılması, açık deniz petrol platformları, kimyasal ısı değiştiriciler ve diğer deniz ve endüstriyel boru sistemleri.

2Ana Ürün Parametreleri

3. Ürün Türleri

4Ürün Uygulamalar

• Deniz suyu soğutma boru hattı sistemleri

• Offshore petrol ve gaz platformu yangın söndürme ve balast suyu sistemleri

• Deniz suyu tuzdan arındırma tesisi (MED/MSF işlemi) boru bağlantıları

• Kıyı elektrik santrallerinin kondensatörleri ve ısı değiştiricileri

• Kimya endüstrisi koroziv ortam taşıma boru hatları

• Denizaltı mühendisliği boru hattı sistemleri

• Gemi tatlı su jeneratörü boru sistemleri

• Gemi gölge ve balast borulama sistemleri

• LNG terminal deniz suyu buharlaştırma sistemleri

• Deniz akvakültürü su çevrimi sistemleri

5Ürün Avantajları

1. Deniz suyunun korozyona karşı mükemmel dayanıklılığı: CuNi 70/30 alaşımı, hem akan hem de durgun deniz suyunda son derece düşük korozyon oranlarına sahiptir ve 20 yıldan fazla bir hizmet ömrü vardır.

2. Üstün Anti-Biofouling Performansı: Bakır elementi doğal olarak deniz mikroorganizmalarının yapışmasını engeller, boru hattı tıkanma riskini ve bakım sıklığını azaltır.

3. Yüksek Erozyon-Korozyon Direnci: Malzeme, yüksek hızlı deniz suyu temizlemesi altında, maksimum izin verilen akış hızı 3.5-4.0 m/s'ye kadar iyi korozyon direnciyi korur.

4. Kalıplama ve Kesintisiz Süreç Güvencesi: Sıcak kalıplama ve dikişsiz şekillendirme işlemleri, döküm kusurlarını ortadan kaldırarak ve önemli ölçüde daha iyi mekanik özellikleri sağlayarak tekdüze ve yoğun taneler yapısını sağlar.

5. Tam bir ekipman yelpazesi: Tüm boru sistemi konfigürasyon gereksinimlerini karşılamak için tam yelpazede dirsekler, tees, redüktörler, uç kapağı ve tüp uçları mevcuttur.

6. İyi kaynaklanabilirlik: Kıçlı kaynak için CuNi 70/30 borularla uyumludur, güvenilir kaynak eklem gücü ile konumda uygun bir montaj sağlar.

7. Düşük Bakım Maliyeti: Öz iyileşen pasif filmler malzeme yüzeyinde oluşur, düşük yaşam döngüsü maliyetleriyle ek kaplama veya katodik koruma gereksinimini ortadan kaldırır.

8. Yüksek Boyutlu Doğruluk: ASME B16.9 standardı, standart CuNi borular ve flenslerle mükemmel uyum sağlamak için toleransları sıkı bir şekilde kontrol eder.

6Ürün Fonksiyonları

• Boru sistemlerinde deniz suyu akışının yönünü değiştirin (Elboks 45°/90°/180°)

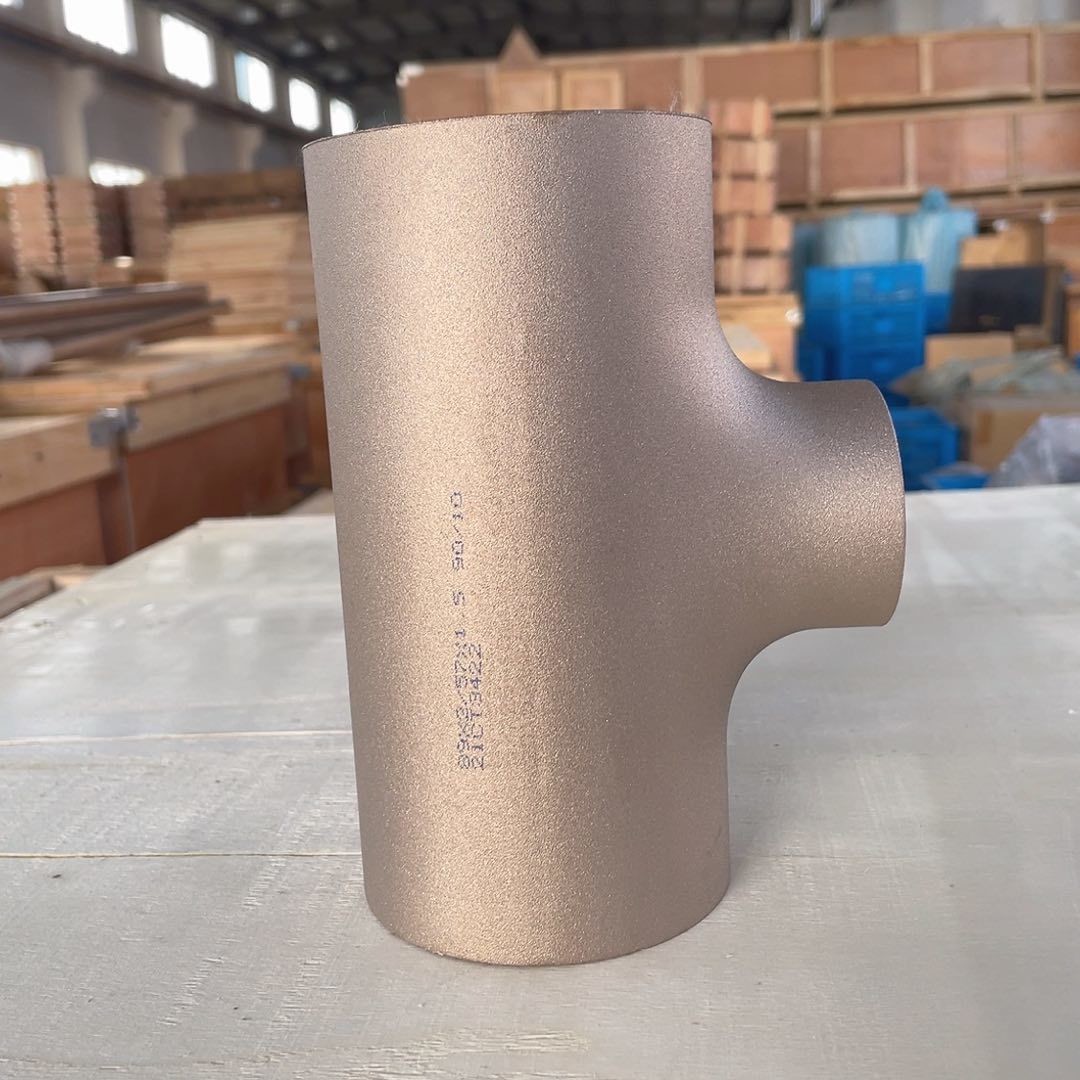

• Deniz suyu akışı akımlarını dallaştırın veya birleştirin (Equal Tee / Reducing Tee)

• Farklı boru çapları arasındaki geçiş (Konsantrik / Eksantrik Redüktörler)

• Boru uçlarını kapat ve mühürle (Sonuç Kapakları)

• Flanşlı bağlantıları desteklenmiş flanşlarla kolaylaştırmak (Stub Ends)

• Tam boru sistemi bütünlüğünü koruyan güvenilir kıç kaynak bağlantıları sağlamak

• Boru sistemlerinin güvenli çalışmasını sağlamak için nominal çalışma basıncına dayanır

• Denizde nemli ve tuz püskürtülen ortamlarda uzun süreli istikrarlı çalışmaya uyarlanmıştır.

7. Kullanıcı talimatları

Kurulum öncesi hazırlık:

1. Her uygun görünümü kontrol edin, çatlak, deformasyon, yüzey kusurları veya diğer kusurların olmadığından emin olun.

2. Düzeltme çizimlerine ve malzeme özelliklerine göre uygunluk türünü, boyutunu, duvar kalınlığını ve malzeme sınıfını kontrol edin.

3. Yumuşak kaynak uçlarını temizleyin, yağ, yağ, oksit mermi ve diğer kirlilikleri çıkarın.

4. Bağlantı ve boru uçları arasında uygun bir uyum sağlanmalı ve kıvrımlı kaynak için tekdüze kök boşluğu olmalıdır.

Kurulum Adımları:

1. Saldırma prosedürü özelliğine göre uygun kök boşluğu ile uyum ve boru sonları.

2. En az 4 noktada, çevre etrafında eşit şekilde dağılmış olarak kaynak yapın.

3. ERCuNi dolgu metali ile kök geçiş için TIG (GTAW) kaynak işlemini kullanın.

4. TIG veya MIG (GMAW) kullanılarak uyumlu CuNi dolgu metali ile tam doldurma ve kapama geçişleri.

5. Alaşımlı elementlerin yanmasını önlemek için 150°C'yi geçmeyen kontrol ara sıcaklığı.

6. Saldırma eklemlerinde tam nüfuz ve uygun güçlendirmeyi sağlayın.

7. Her geçişten sonra kaynak çamurunu ve sıçramasını çıkarın.

Kurulum sonrası denetim:

1. Tüm kaynakları yüzey kusurları için görsel inceleme yapın.

2. Projenin gereksinimlerine göre penetrant testi (PT) veya radyografik testi (RT) yapın.

3. Sistemin hidrostatik test basıncı, tasarım basıncının 1,5 katı olmalıdır ve sızıntı veya basınç düşüşü olmadan en az 30 dakika beklenmelidir.

8. Ürün Önlemleri

1. Karbonlu Çelikle Doğrudan Temas Etmekten Kaçının: Karbon çelik ile temas halindeki bakır-nikel alaşımlı armatürler galvanik korozyona neden olabilir. Ayrı olarak depolanmalı ve taşınmalıdır. Ahşap paletler veya metal olmayan ayırıcılar kullanın.

2. Amonyak İçeren Medyalardan Kaçının: Bakır alaşımları, amonyak ortamlarında stres korozyon çatlamasına eğilimlidir. Amonyak veya amin içeren sistemler için kesinlikle yasaktır.

3. Kaynak koruyucu gaz gereksinimleri: Temiz argon veya argon-helyum karışımı, TIG kaynak sırasında kaynak oksidasyonunu ve gözenekliğini önlemek için koruyucu gaz olarak kullanılmalıdır.

4. Deniz suyunun aşırı akış hızından kaçının: CuNi 70/30'un mükemmel erozyona-korrozyona dayanıklılığı olmasına rağmen, sürekli akış hızı özellikle turbulansın yoğunlaştığı dirseklerde ve te dallarında 3,5 m/s'yi geçmemesi önerilir.

5. Aynı Sistemde Farklı Metalleri Karıştırmaktan Kaçının: Galvanik korozyon risklerinden kaçınmak için boru sistemleri malzeme tekilliğini korumalıdır.

6. Kaynatma sonrası ısı işlemine gerek yoktur: CuNi alaşımı genellikle kaynak sonrası ısı işlemine ihtiyaç duymaz. Bununla birlikte, tüm kaynak sıçramaları, çöplükler ve yüzey oksitleri kaynaktan sonra iyice çıkarılmalıdır.

7. Uygun Depolama Gereksinimleri: Kuru ve havalandırılmış kapalı depo alanında saklayın. Dışarıda maruz kalmaktan, yağmurdan ve doğrudan güneş ışığından kaçının. Çevre nemliği ≤ 60% olmalıdır. Karbon çelik ve diğer benzersiz metallerden uzak tutun.

8. Dikkatle Kullanın: Bakır nikel armatürleri çeliklere kıyasla nispeten yumuşaktır. Yüzey hasarını ve deformasyonunu önlemek için kullanma sırasında düşmekten, sürüklenmekten veya çarpmaktan kaçının.

9Nakliye Bilgisi

• Denizcilik: Çin fabrikasından doğrudan sevkiyat

• Teslim Zamanı:

  • Standart boyutlar ve türler: 3-7 iş günü (stok dışı)

  • Özel boyutlar veya standart olmayan türler: 15-30 gün ( miktar ve özelliklere bağlı olarak)

• Nakliye yöntemleri:

  • Küçük siparişler / Örnekler: Uluslararası Express (DHL, FedEx, UPS, TNT), 3-7 günlük teslimat

  • Toplu siparişler: Deniz nakliye FCL (Tam konteyner yükü) veya LCL (Konteyner yükünden daha az), teslimat 15-45 gün

  • Acil siparişler: Hava nakliyesi, teslimat 5-10 gün

• Sağlanan Belgeler:

  • Ticari fatura

  • Ayrıntılı ayrıntılı içerikleri olan paket listesi

  • Çevre Sertifikası (CO)

  • Malzeme Deneme Sertifikası (EN 10204 3.1 veya 3.2 uyarınca MTC)

  • Kimyasal bileşim ve mekanik özellikleri içeren değirmen testi raporları

  • Kargo belgesi (B/L) veya hava yol belgesi (AWB)

  • NDT raporları (satın alma siparişinde gerekirse)

• Ticaret Şartları: FOB, CIF, CFR, EXW kullanılabilir

• Lojistik İzleme: Gönderdikten hemen sonra verilen izleme numarası, sevkiyatın tam izlenebilirliği

10Ödeme Bilgisi

• Standart Ödemeler:

  • T/T (Telegrafik Transfer): Sipariş onaylandığında %30 avans, sevkiyat öncesi %70 bakiye ödemesi

  • L/C at Sight: Geri alınamaz kredi mektubu kabul edildi (saygın uluslararası banka tarafından yayınlandı)

  • Western Union: Örnek siparişler ve küçük miktarlı ödemeler için geçerlidir

• Kredi Müşterileri:

  • Uzun vadeli ve tekrarlayan müşteriler, kredi denetimi ve onayına tabi olarak O/A (Açık Hesap) kredi şartları için başvurabilirler.

  • Bir yıldan fazla bir işbirliği geçmişi olan müşteriler için aylık veya çeyreklik hesaplama şartları

• Hesaplama Para Birimi:

  • ABD Doları - tercih edilir

  • EUR (Euro)

  • CNY (Çin Yuan)

  • Diğer dövizler

• Banka Bilgisi: Resmi sözleşme imzalanırken verilen resmi şirket banka hesabı bilgileri

• Ödeme Notları:

  • Sipariş geçerli olur ve ön ödemeyi alındığında üretim başlar.

  • Büyük hacimli siparişler için müzakere edilebilir esnek taksit ödeme planları

  • Tüm ödemeler açıkça Proforma Fatura numarası veya Satış Sözleşmesi numarasından bahsedilmelidir

  • Banka masrafları gönderen (ödeyen) tarafından karşılanmalıdır

11Paket Bilgisi

• Standart ambalaj seçenekleri:

  • Küçük ekipmanlar (≤2") Not: Bireysel poli çuval veya kabarcık ambalajı koruması + dayanıklı ihracat kalitesi karton kutusu

  • Orta boylu ekipmanlar (2-1/2 " - 8" NB): Bireysel kabarcık kabuğu / EPE köpük kabuğu + kontrplak kağıt veya ahşap kasa

  • Büyük ekipmanlar (≥10" NB): Bireysel ambalaj + fumigasyon yapılmış ahşap kasa ile paletli ambalaj

• Nem ve korozyonun önlenmesi için önlemler:

  • Tüm yüzeylere uygulanan pas / leke karşı koruyucu kaplama (saldırmadan önce kolayca çıkarılabilir)

  • Kapalı ambalajların içine yerleştirilen silikon jel kurutucu paketleri

  • Belirtilen yerlerde kullanılan VCI (Buhar Korozyon Engelleyici) ambalaj malzemeleri

  • Uzun süreli depolama veya tropikal destinasyonlar için talep üzerine mevcut vakum kapalı alüminyum folyo ambalajı

• İşaretleme ve Etiketleme:

  • Her bir ekipman kalıcı olarak: Malzeme Sınıfı, Boyut, Duvar Kalınlığı, Isı Sayısı, Üretici Logosu ile işaretlenmiştir.

  • Dış ambalajı açıkça belirtilen: Ürün Tanımı, Spesifikasyon, miktar, Net/Kütle ağırlığı, Boyutlar

  • Uygulanan standart uluslararası kullanım etiketleri: Hassas, Kuru Tutun, Bu Taraf Yukarı, Dikkatle Kullanın

• Özel Paket Seçenekleri:

  • Müşteri tarafından belirtilen dış ambalaj üzerindeki nakliye işaretleri / logolar

  • Depo yönetimi için özel etiketleme ve barkodlama

  • Bölünmüş / kısmi sevkiyat ambalajlama düzenlemeleri

  • Karışık siparişler için birleştirilmiş ambalaj (bakımlar + flanslar + borular)

• Paketleme Maliyeti:

  • Ürün indiriminde yer alan standart ihracat ambalajı

  • Özel / özel ambalaj gereksinimleri gerçek maliyetle ücretlendirilir

  • Vacuum ambalaj ve VCI malzemeleri talep üzerine fiyatlandırılır

12Satın alma, iade ve satış sonrası hizmet

Satın alma süreci:

1. Müşteri gerekli montaj türleri, boyutları, duvar kalınlığı, miktarları ve malzeme özellikleri ile soruşturma gönderir

2. Satış ekibi, birim fiyatları, toplam miktar, teslimat şartları ve tahmini teslim süresi dahil olmak üzere ayrıntılı bir teklif sunar.

3. Her iki taraf da tüm teknik parametreleri, teslimat programını, ödeme koşullarını onaylar ve resmi Satış Sözleşmesi / Proforma Faturayı imzalar.

4. Müşteri avans ödemesi düzenler (30% T/T veya anlaştığınız gibi)

5. Ön ödemeyi aldıktan sonra fabrika üretim programları

6. Üretim tamamlandı, kalite denetimi ve testler içeride yapıldı

7. Müşteri denetimi veya üçüncü taraf denetimi düzenlenmiştir (eleştirel, önceden bildirim gereklidir)

8. Müşteri bakiyeyi ödemesi için düzenleme yapar.

9. Tam ödeme aldıktan sonra düzenlenen sevkiyat

10. Müşteriye gönderilen orijinal nakliye ve kalite belgelerinin tam seti

Geri dönüş ve değişim politikası:

• Kalite ile İlgili Gelirler:

  • Ürünlerin malzeme uyumsuzluğu, üretim kusurları veya standart toleransları aşan boyut sapmaları bulunursa, müşteri malı aldıktan sonraki 30 gün içinde yazılı olarak bildirmelidir.

  • Kalite sorununun karşılıklı olarak onaylandıktan ve doğrulandıktan sonra, tedarikçi aşağıdakileri sağlayacaktır:

    • Kusurlu ürünlerin ücretsiz değiştirilmesi, YA da

    • Etkilenen ürünün değerinin tam olarak geri ödenmesi

  • Tedarikçi, kalite ile ilgili iade/değiştirme için tüm dönüş nakliye maliyetlerini karşılar.

  • İddia işlemi için gerekli olan fotoğraflar, test raporları veya denetim verileri

• Kalite olmayan geri dönüşler:

  • Müşteri siparişi hatasından dolayı (yanlış boyut, tip veya sipariş edilen miktar) geri dönüşler, alındıktan sonraki 15 gün içinde kabul edilir

  • Ürünler orijinal, açılmamış ve hasar görmemiş ambalaj halinde olmalıdır.

  • Ürünler kaynaklanmamalı, kurulmamalı, değiştirilmemelidir veya kullanılmamalıdır.

  • Müşteri tüm dönüş nakliye masraflarını karşılar

  • Ürün türüne bağlı olarak 15-20% yeniden depolama ücreti uygulanabilir.

• Değişilemez Durumlar:

  • Saldırılmış, monte edilmiş, ısı ile işlenmiş veya herhangi bir şekilde değiştirilmiş ürünler

  • Standart olmayan veya özel olarak yapılmış sipariş için özel olarak üretilen boyutlar/tipler

  • Müşteri tarafından uygun olmayan depolama, kullanım, kurulum veya kullanım nedeniyle hasar gören ürünler

  • Uygulanabilir iade süresinin ötesinde talep edilen iade (15 günlük kalite dışı, 30 günlük kalite)

Satış sonrası hizmet:

• Garanti: Normal kullanım koşullarında üretim kusurları ve malzeme uygunsuzluğu karşısında sevkiyat tarihinden itibaren 12 ay

• Teknik Danışma: E-posta, telefon, WhatsApp, WeChat ve diğer anlık mesajlaşma platformları üzerinden 24 saat 24 saat hizmet veren profesyonel teknik destek ekibi

• Yerel Hizmet: Büyük projeler için yerleşim yerindeki kurulum rehberliği, kaynak prosedürü desteği ve sorun giderme için deneyimli mühendisler mevcuttur (hizmet ücretleri ve seyahat masrafları müzakere edilebilir)

• Belge desteği:

  • EN 10204 3.1 Malzeme Test Sertifikaları (her sevkiyat için standart)

  • EN 10204 3.2 Malzeme Deneme Sertifikaları (Üçüncü taraf denetimi ile birlikte talep üzerine mevcuttur)

  • NDT raporları: Radyografik Test (RT), Ultrasonik Test (UT), Penetrant Test (PT)

  • PMI (pozitif malzeme kimliği) raporları

  • BV, SGS, TÜV, DNV, Lloyds vb.'den gelen üçüncü taraf denetim raporları.

• Şikayetlere Yanıt Verme Taahhüdü:

  • Herhangi bir şikayete 24 saat içinde ilk yanıt (iş günü)

  • 72 saat içinde soruşturma raporu ve önerilen çözüm

  • Çözümün uygulanması, karşılıklı anlaşmadan sonra 5 iş günü içinde başlatılır.

• Uzun Süre Destek:

  • Kalıcı müşteriler için tekrar sipariş indirimleri

  • Acil gereksinimler için öncelikli üretim programı

  • Bakır-nikel alaşımlarındaki yeni ürünler ve teknik gelişmeler hakkında düzenli güncellemeler

  • 1Ticaret şirketi misiniz yoksa üreticisi misiniz?
    Biz üreticiyiz. Sertifikayı görebilirsiniz.
    2Teslimat süreniz ne kadar?
    Genellikle mallar stokta ise 5-10 gün veya mallar stokta değilse 15-20 gün, miktarına göre.
    3- Örnekleri veriyor musunuz?
    Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödememiz gerekir.
    4Ödeme şartlarınız nedir?
    Ödeme <=1000USD, %100 önceden. Ödeme>=1000USD, %50 T/T önceden, nakliye öncesi bakiye.
