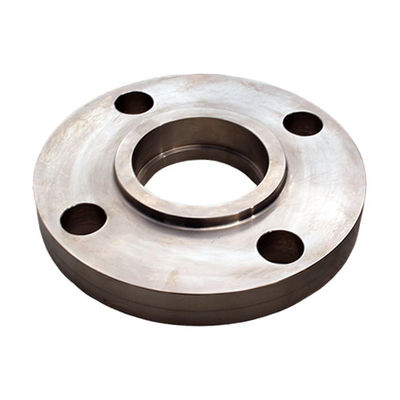

Fabrika Doğrudan CuNi 70/30 Soket Kaynak Flange ASME B16.5 150LB Kalıp

1. Ürün Açıklaması

CuNi 70/30 Dövme Soket Kaynaklı Flanş, sıcak dövme işlemiyle yüksek kaliteli bakır-nikel alaşımından (UNS C71500) üretilir. Soket kaynak bağlantısı ve Yükseltilmiş Yüz sızdırmazlık yüzeyi ile tasarlanan bu flanş, ASME B16.5 standardına, Class 150 basınç derecesine uygun olarak üretilmektedir. Soket kaynak tasarımı, kolay boru yerleştirme ve köşe kaynağı sağlayarak düzgün akış ve güvenli bağlantı sağlar. Mükemmel deniz suyu korozyon direncine sahip bu flanş, deniz boruları, soğutma suyu sistemleri ve aşındırıcı ortamlardaki çeşitli endüstriyel uygulamalar için güvenilir bir seçimdir.

2. Temel Ürün Parametreleri

3. Ürün Uygulamaları

• Gemiler ve endüstriyel tesisler için deniz suyu soğutma sistemleri

• Enerji santralleri ve işleme ekipmanları için soğutma suyu devreleri

• Su arıtma ve tuzdan arındırma tesisi boruları

• Isı eşanjörü ve kondenser su kutusu bağlantıları

• Açık deniz platformu su servis sistemleri

• Deniz yangın suyu ve güverte yıkama boruları

• Tuzlu su ve aşındırıcı sıvıları işleyen kimyasal proses hatları

• Su sirkülasyon ve transfer sistemleri

• Sintine ve balast suyu boruları

4. Ürün Avantajları

1. Mükemmel Deniz Suyu Korozyon Direnci: CuNi 70/30 alaşımı deniz suyunda doğal bir koruyucu katman oluşturarak minimum korozyon oranlarıyla uzun süreli hizmet sağlar ve onu deniz ortamları için güvenilir bir malzeme haline getirir.

2. Sıcak Dövme Kalitesi: Sıcak dövme işlemiyle üretilen flanş, iyi mekanik dayanıma sahip, yoğun ve düzgün tane yapısına sahip olup, döküm alternatiflerine kıyasla güvenilir performans sunar.

3. Doğal Kirlenme Önleyici Özellik: Alaşımdaki bakır içeriği, deniz organizmalarının iç yüzeylere tutunmasını azaltmaya, boruları daha temiz tutmaya ve bakım ihtiyaçlarını azaltmaya yardımcı olur.

4. Kolay ve Hızlı Kurulum: Soket kaynağı tasarımı, borunun basitçe sokete yerleştirilmesine ve köşe kaynağı yapılmasına olanak tanıyarak karmaşık hizalama işlerini ortadan kaldırır ve kurulum süresinden tasarruf sağlar.

5. Güvenilir Sızdırmazlık Performansı: Yükseltilmiş Yüz tasarımı, uygun contalarla kullanıldığında etkili bir sızdırmazlık yüzeyi sağlayarak nominal basınç altında sızdırmaz bağlantılar sağlar.

6. İyi Kaynaklanabilirlik: Uyumlu dolgu teli ile standart TIG kaynak işlemi kullanılarak CuNi 70/30 borularla uyumludur, güçlü ve dayanıklı kaynak bağlantıları üretir.

7. ASME Standart Uyumluluğu: Standart borulara, bağlantı parçalarına, contalara ve bağlantı elemanlarına uygun uyum sağlayacak şekilde ASME B16.5 sıkı boyut toleranslarına göre üretilmiştir.

8. Düşük Bakım Maliyeti: Malzeme yüzeyindeki kendiliğinden oluşan koruyucu film, ek kaplama veya koruyucu işlemlere olan ihtiyacı ortadan kaldırarak uzun vadeli bakım masraflarını azaltır.

5. Ürün İşlevleri

• Deniz suyu ve endüstriyel boru sistemlerindeki borular için güvenilir bir soket kaynak bağlantı noktası sağlayın

• Yükseltilmiş Yüz tasarımı ve uyumlu contalarla sızdırmaz sızdırmazlık sağlayın

• Güvenli sürekli çalışma için Sınıf 150 çalışma basıncına dayanıklıdır

• Sistem incelemesi, bakımı ve modifikasyonu için uygun sökme işlemine izin verin

• Kolay kesit kurulumuyla modüler boru sistemi tasarımını destekleyin

• Borunun termal genleşmesini sistem tasarım sınırları dahilinde karşılayın

6. Kullanıcı Talimatları

Kurulum Öncesi Hazırlık:

1. Teslim aldıktan sonra her bir flanşı herhangi bir nakliye hasarı veya yüzey kusuru belirtisi açısından inceleyin.

2. Flanş boyutunu, basınç sınıfını ve malzeme kalitesini proje spesifikasyonlarına göre doğrulayın.

3. Soket deliğini ve yükseltilmiş yüz sızdırmazlık yüzeyini uygun solvent kullanarak iyice temizleyin.

4. Boru ucunun dış çapının soket deliği boyutlarına uygun olup olmadığını kontrol edin.

5. Çapraz kontaminasyonu önlemek için bakır-nikel malzeme hazırlığı için özel aletler kullanın.

Kurulum Adımları:

1. Borunun ucu soket tabanına ulaşana kadar boruyu tamamen flanş soketine sokun.

2. Uygun genleşme boşluğunu oluşturmak için boruyu yaklaşık 1,6 mm çekin.

3. Borunun flanş yüzüne dik olduğundan ve düzgün şekilde ortalandığından emin olun.

4. Göbek çevresi etrafında en az 4 eşit aralıklı konumda punto kaynağı yapın.

5. ERCuNi dolgu teli ile TIG kaynak işlemini kullanarak köşe kaynağını tamamlayın.

6. Uygun koruma için kaynak sırasında argon koruyucu gaz kullanın.

7. Pasolar arası sıcaklığı makul seviyede tutun, malzemenin aşırı ısınmasını önleyin.

8. Her geçişi tamamladıktan sonra kaynak alanını iyice temizleyin.

Conta ve Cıvata Montajı:

1. Servis ortamına ve çalışma koşullarına uygun conta malzemesini seçin.

2. Contayı yükseltilmiş yüzey sızdırmazlık yüzeyinde ortalayın.

3. Cıvataları takın ve tüm somunları elle sıkın.

4. Cıvataları çapraz çapraz düzende eşit şekilde sıkın.

5. Eşit conta sıkıştırması elde etmek için torku en az 3 geçişte uygulayın.

Kurulum Sonrası Denetim:

1. Yüzey kusurları açısından tüm soket kaynaklarının görsel kontrolünü yapın.

2. Proje spesifikasyonlarına göre basınç testi yapın.

3. Tüm flanş bağlantılarını herhangi bir sızıntı belirtisi açısından kontrol edin.

7. Ürün Önlemleri

1. Depolamak: Flanşları temiz, kuru ve havalandırılmış bir kapalı alanda saklayın. Nemden, tozdan ve doğrudan dış mekan maruziyetinden uzak tutun.

2. Malzeme Ayırma: Depolama ve taşıma sırasında temas korozyonunu önlemek için CuNi flanşlarını karbon çeliğinden ve diğer benzer metallerden ayrı tutun.

3. Dikkatli Kullanın: CuNi malzemesi çelikten daha yumuşaktır. Yüzey hasarını önlemek için taşıma sırasında düşürmekten, sürüklemekten veya çarpmaktan kaçının.

4. Amonyak Hizmeti Yok: CuNi 70/30, malzemenin bozulmasına neden olabileceğinden amonyak veya amin bileşiği içeren ortamlarda kullanılmamalıdır.

5. Kaynak Koruması: CuNi malzemeyi kaynak yaparken daima argon koruyucu gaz kullanın. Yetersiz koruma, düşük kaynak kalitesine neden olacaktır.

6. Özel Araçlar: Demir kirlenmesini önlemek için bakır-nikel işleri için ayrılmış ayrı aletler, fırçalar ve taşlama taşları kullanın.

7. Akış Hızı: Deniz suyu hizmetinde, hizmet ömrünü en üst düzeye çıkarmak için sürekli akış hızının makul sınırlar içinde tutulması tavsiye edilir.

8. Sistem Uyumluluğu: Boru sistemlerinde mümkün olduğunca malzeme tutarlılığını koruyun. Farklı metallere bağlantı yapılıyorsa uygun izolasyon önlemlerini alın.

8. Gönderim Bilgileri

9. Ödeme Bilgileri

10. Paketleme Bilgileri

11. Satın Alma, İade ve Satış Sonrası Hizmet

Nasıl Satın Alınır:

1. Gerekli boyut, miktar ve özelliklerle soruşturma gönderin.

2. Fiyat, teslimat süresi ve şartları içeren teklif alın.

3. Siparişi onaylayın ve satış sözleşmesini imzalayın.

4. Üretime başlamak için ön ödemeyi ayarlayın.

5. Üretim kalite kontrol ile tamamlandı.

6. Sevkiyat öncesi bakiye ödemesini düzenleyin.

7. Mallar gerekli tüm belgelerle birlikte gönderilir.

İade ve Değişim Politikası:

• Kalite Sorunları: Herhangi bir üretim hatası veya malzeme uygunsuzluğu bulunursa, lütfen teslim alındıktan sonraki 30 gün içinde bize haber verin. Doğrulamadan sonra değiştirme veya geri ödeme sağlayacağız.

• Kalitesiz İadeler: Sipariş hatasından kaynaklanan iadeler için lütfen 15 gün içerisinde bizimle irtibata geçiniz. Ürünler kullanılmamış ve orijinal ambalajında ​​olmalıdır. İade nakliye masrafları müşteriye aittir.

• İade Edilemez: Kaynak yapılmış, monte edilmiş, değiştirilmiş veya uygunsuz kullanım nedeniyle hasar görmüş ürünler.

Satış Sonrası Hizmet:

• Garanti: Üretim hatalarına karşı sevkiyat tarihinden itibaren 12 ay.

• Teknik Destek: Ürünle ilgili sorular, kurulum rehberliği ve uygulama önerileri için kullanılabilir.

• Hızlı Yanıt: Sorularınıza iş günlerinde 24 saat içinde cevap veriyoruz.

• Yedek parça: Tekrarlanan siparişleri destekliyoruz ve düzenli müşteriler için stok tutabiliyoruz.

• 1. Ticaret şirketi veya üretici misiniz?

• Biz üreticiyiz, sertifikayı görebilirsiniz.
  2. Teslim süreniz ne kadardır?
  Malların stokta olması genellikle 5-10 gündür. veya mallar stokta yoksa 15-20 gündür, miktarına göre değişir.
  3. Örnek veriyor musunuz? ücretsiz mi yoksa ekstra mı?
  Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödememiz gerekiyor.
  4. Ödeme koşullarınız nedir?
  Ödeme<=1000USD, %100 peşin. Ödeme> = 1000USD, 50% T/T peşin, bakiye sevkiyattan önce.
