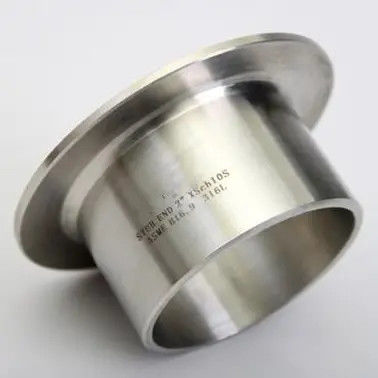

SS304 Paslanmaz Çelik Saplama Uç Parçaları, Endüstriyel Borular için Alın Kaynaklı Lap Ortak Boru Konnektörü

SS304 Paslanmaz Çelik Saplama Uç Parçaları, Endüstriyel Borular için Alın Kaynaklı Lap Ortak Boru Konnektörü

1. Ürün Açıklaması

SS304 Paslanmaz Çelik Saplama Ucu, bindirme bağlantı flanşlarıyla kullanılmak üzere tasarlanmış, yüksek kaliteli alın kaynaklı bir boru bağlantı elemanıdır. Yaygın olarak bindirmeli bağlantı saplama ucu olarak da bilinen bu bağlantı parçası, flanş yüzüne oturan bir adet genişletilmiş uca ve boru hattına alın kaynağı için bir adet düz eğimli uca sahiptir. Birinci sınıf SS304 paslanmaz çelikten üretilen bu saplama ucu, zorlu endüstriyel uygulamalar için mükemmel korozyon direnci ve dayanıklılık sunar. Uzun konikli Tip A konfigürasyonu düzgün akış geçişi sağlar ve standart bindirmeli bağlantı flanşlarıyla uyumludur.

2. Temel Özellikler

3. Başvurular

SS304 Saplama Ucu, birden fazla endüstrideki boru sistemlerinde yaygın olarak kullanılmaktadır:

• Petrol ve Gaz– boru hattı bağlantıları ve rafineriler

• Petrokimya ve Kimyasal İşleme– aşındırıcı ortam kullanımı

• Yiyecek ve İçecek– sıhhi boru sistemleri

• İlaç– temiz ve steril ortamlar

• Su Arıtma ve HVAC– genel endüstriyel borular

• Güç Üretimi– buhar ve soğutma suyu sistemleri

4. Ürün Avantajları

• Uygun Maliyetli Çözüm– Yalnızca saplama ucunun boru alaşımına uyması gerekir; bindirme bağlantı flanşı karbon çeliği olabilir, bu da özellikle büyük çaplı sistemlerde malzeme maliyetlerini önemli ölçüde azaltır

• Kolay Bakım– Bindirme bağlantı flanşı saplama ucu üzerinde serbestçe kayabilir ve kaynakları kesmeden çıkarılabilir, bu da hızlı incelemeye, temizlemeye veya sistem değişikliğine olanak sağlar

• Esnek Kurulum– Flanş, saplama ucu etrafında 360° dönerek cıvata deliği hizalamasını basitleştirir ve kaynak boyunlu flanşlarda sık görülen hizalama sorunlarını ortadan kaldırır

• Korozyona Dayanıklı– SS304 malzemesi oksidasyona ve çeşitli aşındırıcı ortamlara karşı mükemmel direnç sağlayarak uzun servis ömrü sağlar

• Boyutsal Doğruluk– ASME B16.9'a göre sıkı toleranslarla üretilmiş olup standart bindirme bağlantı flanşlarıyla mükemmel uyumluluk sağlar

5. Ürün İşlevleri

• Boru kaynaklarını kesmeden kolay sökme olanağı sağlayan flanşlı bir bağlantı oluşturur

• Bindirme eklemi flanş yüzüyle eşleşen pürüzsüz, sürekli bir sızdırmazlık yüzeyi sağlar

• Bağlantıyı zorlamadan termal genleşmeyi ve boru hareketini karşılar

• Sızdırmazlık yüzeyinde korozyon direncini korurken daha düşük dereceli destek flanşlarının kullanılmasını sağlar

6. Kurulum Talimatları

1. Kaynak yapmadan önce bindirme flanşını borunun veya saplama ucunun üzerine kaydırın

2. Nitelikli kaynak prosedürleri kullanarak saplama ucunun düz (eğimli) ucunu boru hattına alın kaynağı yapın

3. Genişletilmiş ucun (turlama) boru terminaline tam olarak hizalandığından emin olun

4. Bindirme bağlantı flanşını konik ucun arkasına doğru oturtarak saplama ucunun üzerine kaydırın

5. Flanş cıvatası deliklerini karşı flanşla hizalayın ve cıvatayı birlikte hizalayın

6. Genişletilmiş uç ile eşleşen flanş yüzü arasındaki conta contaları

Not:A Tipi (Uzun Model) saplama uçları için bindirme kalınlığı, bağlantı borusunun nominal et kalınlığından az olmayacaktır..

7. Önlemler

• Uygun uyum için boru programının saplama ucu duvar kalınlığıyla eşleştiğinden emin olun

• Saplama ucu malzemesinin servis sıvısı ve sıcaklıkla uyumlu olduğunu doğrulayın

• Bindirme bağlantı flanşını doğrudan boruya kaynaklamayın – flanş serbestçe dönebilmelidir

• Alın kaynak bağlantıları için uygun kaynak prosedürlerini (WPS nitelikli) kullanın

• Yüksek basınçlı uygulamalar için basınç değerinin sistem gereksinimleriyle eşleştiğini doğrulayın

• Uygun sızdırmazlığı sağlamak için montajdan önce bindirme yüzeyini çizik veya hasar açısından inceleyin

8. Nakliye ve Teslimat

9. Ödeme Koşulları

10. Paketleme

Standart İhracat Ambalajı:

• Her bir saplama ucu, pas önleyici yağ kaplamayla ayrı ayrı sarılır

• Nemi önlemek için naylon torbalara veya plastik ambalajlara sarılır

• Denize uygun taşıma için ahşap kutularda veya paletlerde sabitlenir

• Talep üzerine özel ambalaj mevcuttur

11. İade, Değişim ve Satış Sonrası

• Kalite Garantisi– Sevkiyat öncesi %100 muayene; tüm ürünler ASME B16.9 standartlarına uygundur

• İade politikasi– Üretim kusurlarında 30 gün içinde iade kabul edilir (incelemeye tabidir)

• Değişme– Üçüncü taraf denetimiyle onaylanan uygunsuz ürünler için ücretsiz değiştirme

• Örnek Politika– Ücretsiz örnekler mevcut; alıcı nakliye masrafını karşılar

• Teknik Destek– Tüm teknik sorulara 24 saat yanıt

• Özel Siparişler– Talep üzerine özel boyutlar, malzemeler ve kaplamalar mevcuttur
