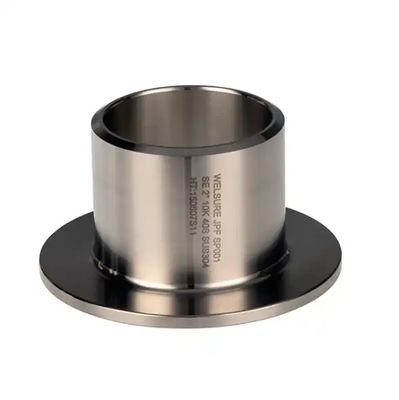

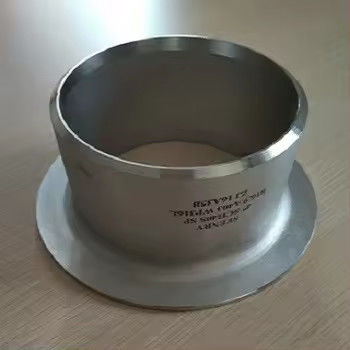

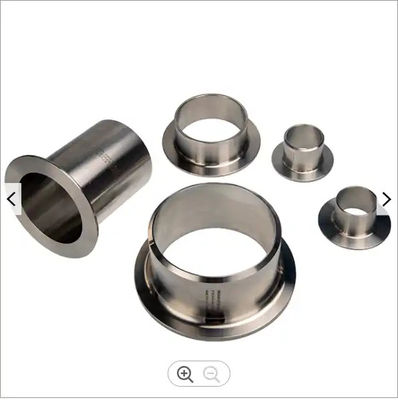

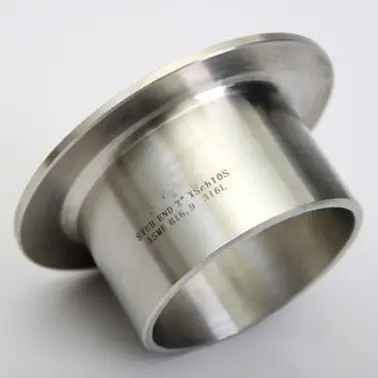

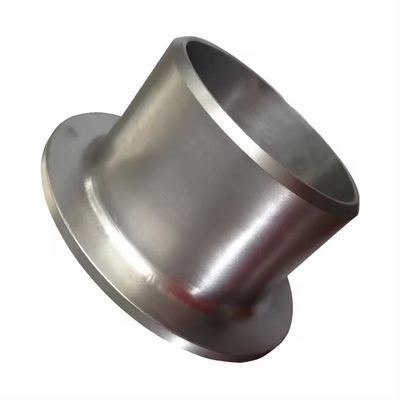

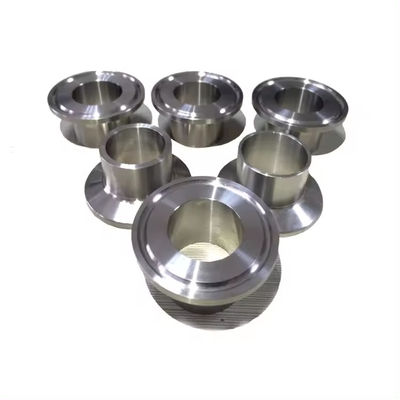

SS304 Lap Joint Stub End, Butt Weld Pipe Fitting for Corrosive Resistant Pipe

SS304 Lap Joint Stub End, Butt Weld Pipe Fitting for Corrosive Resistant Pipe

1Ürün Tanımı

SS304 Lap Joint Stub End, Butt Weld Pipe Fitting for Corrosive Resistant PipeYüksek kaliteli bir kıvrımlı kaynaklı boru tesisi, kuyruk eklemleri flensleri ile kullanılmak üzere tasarlanmıştır.Bu montaj, boru hattına ipli kaynak için flens yüzüne oturan bir genişletilmiş ucu ve bir düz kaydırılmış ucu ile donatılmıştır.Yüksek kaliteli SS304 paslanmaz çelikten üretilen bu başlık, zorlu endüstriyel uygulamalar için mükemmel korozyon direnci ve dayanıklılık sunar.Uzun konikli Tip A konfigürasyonu, pürüzsüz akış geçişini sağlar ve standart kuyruk eklem flensleriyle uyumludur..

2Ana özellikler

3Uygulamalar

SS304 Stub End, çoklu endüstrilerde boru sistemlerinde yaygın olarak kullanılır:

• Petrol ve GazBoru hattı bağlantıları ve rafineriler

• Petrokimya ve Kimyasal İşleme✓ koroziv ortamların kullanımı

• Gıda ve İçecekler️ sanitasyon borulama sistemleri

• FarmasötikTemiz ve steril ortamlar

• Su Arıtma ve HVACGenel endüstriyel borular

• Elektrik üretimiBuhar ve soğutma suyu sistemleri

4Ürün Avantajları

• Ucuz Bir ÇözümSadece tüp ucu boru alaşımına uymalıdır; kuyruk eklem flensleri karbon çelik olabilir, özellikle büyük çaplı sistemler için malzeme maliyetlerini önemli ölçüde azaltır

• Kolay Bakım¢ Kol ekleminin kanadının ucunda serbestçe kaydırılabilir ve kaynak kesmeden çıkarılabilir, bu da hızlı inceleme, temizlik veya sistem değişikliklerine izin verir

• Esnek KurulumFlanş, bıçak ucunun etrafında 360 ° döner, bıçak deliğinin hizalamasını basitleştirir ve kaynak boyun flenslerinde yaygın olan hizalama sorunlarını ortadan kaldırır

• Korozyona dayanıklıSS304 malzemesi oksidasyona ve çeşitli koroziv ortamlara mükemmel direnç sağlar ve uzun kullanım ömrünü sağlar

• Boyut DoğruluğuASME B16.9'a göre üretilen, standart kuyruk eklem flensleri ile mükemmel uyumluluğu sağlayan sıkı toleranslar

5Ürün Fonksiyonları

• Boru kaynaklarını kesmeden kolayca sökülmesini sağlayan bir flanged bağlantı oluşturur

• Bel eklem flange yüzü eşleşen pürüzsüz, sürekli bir mühürleme yüzeyi sağlar

• Temel genişleme ve boru hareketi eklem stres olmadan yerleştirir

• Mükemmellik yüzünde korozyon direnciyi korurken düşük kaliteli destek flenslerinin kullanılmasını sağlar

6Kurulum talimatları

1. Saldırmadan önce boru ya da sap ucunda kuyruk eklem flange kaydırın

2. Butt kaynak kalifiye kaynak prosedürleri kullanarak boru hattına stub sonunun düz (beveled) ucunu

3. Flared sonu (lap) boru uç tam olarak hizalandırılmış olduğundan emin olun

4. Flare arkasına karşı oturarak, stub son üzerinde kucak eklem flange kaydırın

5. Eşleşme flange ve bolt ile flange bult delikleri hiza birlikte

6. Flared uç ve çiftleşme flange yüzü arasındaki dikiş mühürleri

Not:Tip A (uzun desenli) tüp uçları için, kuyruk kalınlığı bağlantı borusunun nominal duvar kalınlığından daha az olmamalıdır..

7. Önlemler

• Doğru uygunluk için boru programı stub son duvar kalınlığı eşleşmesini sağlamak

• Stub son malzemesinin servis sıvısı ve sıcaklığı ile uyumlu olduğunu kontrol edin.

• Çubuk eklem flensini doğrudan boruya kaynaklamayın. Flens dönmek için serbest kalmalıdır.

• Butt kaynak bağlantıları için uygun kaynak prosedürleri (WPS niteliği) kullanın.

• Yüksek basınçlı uygulamalar için, basınç değerinin sistem gereksinimlerine uyduğunu doğrulayın

• Düzgün mühürlenmesini sağlamak için kurulumdan önce kuyruk yüzünü çizik veya hasar için kontrol edin.

8Nakliye ve Teslimat

9Ödeme Şartları

10Paketleme

Standart ihracat ambalajı:

• Her çubuk ucu, paslanmaz yağ kaplamasıyla bireysel olarak sarılmıştır.

• Islaklığı önlemek için naylon torbalarda veya plastik sargılarda paketlenmiştir.

• Deniz taşımacılığı için ahşap kavanozlarda veya paletlerde emniyetli

• İsteğe bağlı özel ambalaj

11Dönüşler, Değişiklikler ve Satış sonrası hizmetler

• Kalite GarantisiGönderimden önce %100 denetim; tüm ürünler ASME B16.9 standartlarına uygun

• Geri dönüş politikasıÜretim kusurları için 30 gün içinde kabul edilen geri dönüşler (denetime tabi)

• Değişim- Üçüncü taraf denetimiyle doğrulanmış herhangi bir uyumsuz ürün için ücretsiz değiştirme

• Örnek PolitikasıÜcretsiz numuneler mevcuttur; alıcı nakliye masraflarını karşılar

• Teknik Destek- Tüm teknik sorulara 24 saat yanıt

• Özel siparişlerİsteğe bağlı olarak özel boyutlar, malzemeler ve bitirme
