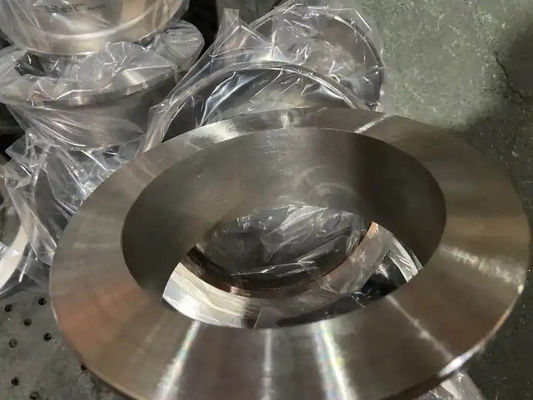

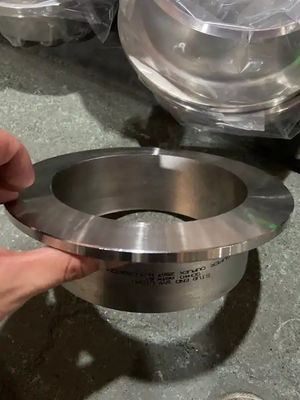

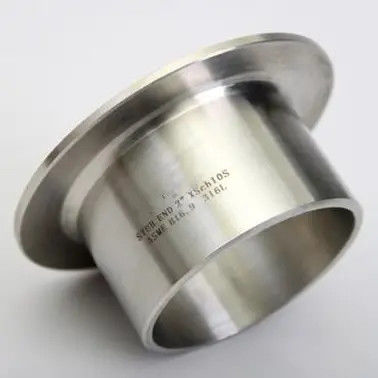

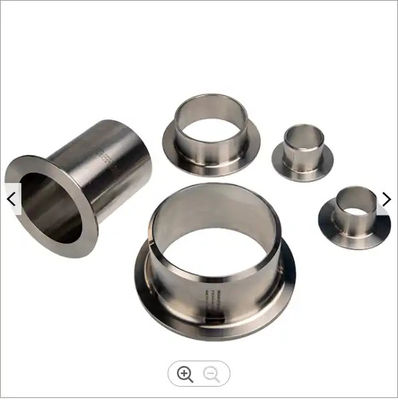

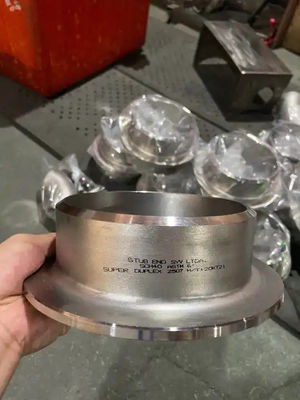

ASTM A403 SS304 Bindirme Bağlantısı Saplama Ucu, Alın Kaynaklı Korozyona Dirençli Boru Bağlantı Parçaları

ASTM A403 SS304 Lap Joint Stub End, Alın Kaynaklı Korozyona Dayanıklı Boru Bağlantı Elemanları

1. Ürün Açıklaması

SS304 Lap Joint Stub End, Alın Kaynaklı Boru Bağlantı Elemanı, Korozyona Dayanıklı Boru Hattı İçinLap joint flanşlarla kullanılmak üzere tasarlanmış yüksek kaliteli bir alın kaynaklı boru bağlantı elemanıdır. Lap joint stub end olarak da bilinen bu bağlantı elemanı, flanş yüzüne oturan bir ağızlı uca ve boru hattına alın kaynağı için düz bir pahlı uca sahiptir. Birinci sınıf SS304 paslanmaz çelikten üretilen bu stub end, zorlu endüstriyel uygulamalar için mükemmel korozyon direnci ve dayanıklılık sunar. Uzun konikli Tip A konfigürasyonu, pürüzsüz akış geçişi sağlar ve standart lap joint flanşlarla uyumludur.

2. Anahtar Özellikler

3. Uygulamalar

SS304 Stub End, birçok endüstrideki boru hatlarında yaygın olarak kullanılır:

• Petrol ve Gaz– boru hattı bağlantıları ve rafineriler

• Petrokimya ve Kimya İşleme– aşındırıcı ortamların işlenmesi

• Gıda ve İçecek– hijyenik boru sistemleri

• Farmasötik– temiz ve steril ortamlar

• Su Arıtma ve HVAC– genel endüstriyel borular

• Enerji Üretimi– buhar ve soğutma suyu sistemleri

4. Ürün Avantajları

• Maliyet Etkin Çözüm– Yalnızca stub end boru alaşımıyla eşleşmelidir; lap joint flanş karbon çelik olabilir, bu da özellikle büyük çaplı sistemlerde malzeme maliyetlerini önemli ölçüde azaltır

• Kolay Bakım– Lap joint flanş, stub end üzerinde serbestçe kayabilir ve kaynak kesilmeden çıkarılabilir, bu da hızlı inceleme, temizlik veya sistem modifikasyonuna olanak tanır

• Esnek Kurulum– Flanş, stub end etrafında 360° döner, bu da cıvata deliği hizalamasını basitleştirir ve kaynak boyunlu flanşlarla yaygın olan hizalama sorunlarını ortadan kaldırır

• Korozyona Dayanıklı– SS304 malzeme, oksidasyona ve çeşitli aşındırıcı ortamlara karşı mükemmel direnç sağlayarak uzun hizmet ömrü garanti eder

• Boyutsal Doğruluk– ASME B16.9'a göre sıkı toleranslarla üretilmiştir, standart lap joint flanşlarla mükemmel uyumluluk sağlar

5. Ürün Fonksiyonları

• Boru kaynaklarını kesmeden kolay sökme imkanı sağlayan flanşlı bir bağlantı oluşturur

• Lap joint flanş yüzüyle eşleşen pürüzsüz, sürekli bir sızdırmazlık yüzeyi sağlar

• Eklemi zorlamadan termal genleşmeyi ve boru hareketini karşılar

• Sızdırmazlık yüzeyinde korozyon direncini korurken daha düşük dereceli destek flanşlarının kullanımını sağlar

6. Kurulum Talimatları

1. Kaynak yapmadan önce lap joint flanşı boru veya stub end üzerine kaydırın

2. Stub end'in düz (pahlı) ucunu nitelikli kaynak prosedürleri kullanarak boru hattına alın kaynağı yapın

3. Ağızlı ucun (lap) boru bitiş noktasına tam olarak hizalandığından emin olun

4. Lap joint flanşı stub end üzerine kaydırın, ağzın arkasına yaslayın

5. Flanş cıvata deliklerini eşleşen flanşla hizalayın ve cıvatalayın

6. Conta, ağızlı uç ile eşleşen flanş yüzü arasında sızdırmazlık sağlar

Not: Tip A (Uzun Desen) stub end'ler için, lap kalınlığı bağlanan borunun nominal et kalınlığından az olmamalıdır.

7. Önlemler

• Doğru uyum için boru et kalınlığının stub end et kalınlığıyla eşleştiğinden emin olun

• Stub end malzemesinin hizmet akışkanları ve sıcaklığıyla uyumlu olduğunu doğrulayın

• Lap joint flanşı doğrudan boruya kaynaklamayın – flanşın serbestçe dönebilmesi gerekir

• Alın kaynak bağlantıları için uygun kaynak prosedürleri (WPS nitelikli) kullanın

• Yüksek basınçlı uygulamalar için basınç derecesinin sistem gereksinimleriyle eşleştiğini doğrulayın

• Düzgün sızdırmazlık sağlamak için kurulumdan önce lap yüzeyini çizikler veya hasarlar açısından inceleyin

8. Nakliye ve Teslimat

9. Ödeme Koşulları

10. Paketleme

Standart İhracat Paketleme:

• Her stub end, paslanmaz yağ kaplamasıyla ayrı ayrı sarılır

• Nemin önlenmesi için naylon torbalara veya plastik sargıya paketlenir

• Denize elverişli nakliye için ahşap kasalara veya paletlere sabitlenir

• Talep üzerine özel paketleme mevcuttur

11. İadeler, Değişimler ve Satış Sonrası

• Kalite Güvencesi– sevkiyat öncesi %100 inceleme; tüm ürünler ASME B16.9 standartlarına uygundur

• İade Politikası– üretim kusurları için 30 gün içinde iadeler kabul edilir (incelemeye tabidir)

• Değişim– üçüncü taraf incelemesiyle onaylanan kusurlu ürünler için ücretsiz değişim

• Numune Politikası– ücretsiz numuneler mevcuttur; navlun maliyeti alıcıya aittir

• Teknik Destek– tüm teknik sorulara 24 saat yanıt

• Özel Siparişler– talep üzerine özel boyutlar, malzemeler ve yüzey işlemleri mevcuttur
