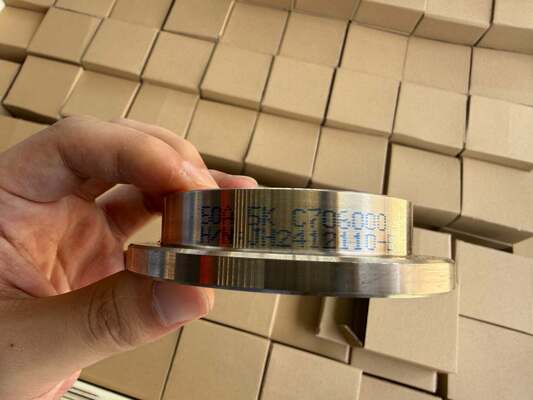

Dubleks Paslanmaz Çelik Saplama Uç Parçaları ASME B16.9 Yüksek Mukavemetli Hızlı Kurulum Alın Kaynaklı Boru Konnektörü

ASME B16.9 Dubleks Paslanmaz Çelik Stub Uç Bağlantı Elemanları Yüksek Mukavemetli Hızlı Montaj Alın Kaynaklı Boru Konnektörü

1. Ürün Açıklaması

Lap joint stub end veya destek flanşı adaptörleri olarak da bilinen Stub Uç Bağlantı Elemanları, lap joint flanş tertibatı için sızdırmazlık temeli olarak işlev gören hassas mühendislikle üretilmiş alın kaynaklı boru bileşenleridir. Geleneksel kaynak boyun flanşlarının aksine, stub uç, tam nüfuziyetli bir alın kaynağı ile boru hattına kalıcı olarak takılan tek parçadır. Eşlik eden lap joint flanşı, stub ucun silindirik göbeği üzerine mekanik olarak kaydırılır ve yivli dudağına dayanır, ancak tamamen kaynaklanmamış kalır. Göbek ve flanş arasındaki bu yapısal ayrım, bağımsız radyal dönüşe izin verir, bu da bağlantının cıvata hizalamasını ve termal genleşme gerilimlerini nasıl ele aldığını temelden değiştirir.

Üretim, ASME B16.9 ve MSS SP-43'ün boyut ve tolerans gereksinimlerine kesinlikle uyar. Tanınan üç konfigürasyon—Tip A (tam duvarlı, uzun göbek, yüksek basınçlı ve kritik hizmetler için tipik), Tip B (indirgenmiş duvarlı, kısa göbek, maliyet optimizasyonu için korozyona dayanıklı alaşım sistemlerinde yaygın) ve Tip C (hafif duvarlı, en kısa göbek, öncelikle düşük basınçlı tehlikesiz hizmetler için)—mühendislerin farklı boru sınıflarında performansı bütçeye karşı dengelemek için derecelendirilmiş seçenekler sunar.

2. Ürün Uygulamaları

Stub uç bağlantı elemanlarının pratik kullanımı, hem kara hem de deniz üstü altyapısını kapsar, özellikle şunlara odaklanmıştır:

• Yukarı Akış petrol ve gaz – kuyu müdahalesi veya pigleme işlemleri için sık sökme gerektiren kuyu ağzı akış hatları, manifold boruları ve toplama istasyonları.

• Orta Akış iletimi – yüksek titreşimli ortamlarda hassas cıvata hizalaması gerektiren kompresör istasyonu boruları ve ölçüm kızakları.

• Aşağı Akış rafineri – düzenli olarak temizlik için çekilen eşanjör tüp demetlerinin bulunduğu gecikmeli kok birimleri, FCCU (Akışkan Katalitik Çatlatma Ünitesi) bulamaç hatları ve ısı eşanjörü demetleri.

• Havacılık yer destek – metalik sızdırmazlık yüzeylerinin bozulmamış kalması gereken kriyojenik akışkan transfer sistemleri (LNG, sıvı nitrojen).

• Kimyasal tank çiftlikleri – tekrarlanan mekanik esnemeye ve dönme hizalamamasına maruz kalan yükleme/boşaltma kolu bağlantıları.

• Tuzdan arındırma tesisleri – agresif deniz suyu korozyonuna maruz kalan yüksek basınçlı ters ozmoz (RO) besleme hatları.

• Kağıt hamuru ve kağıt – rutin bakım duruşları gerektiren digester ve ağartma kimyasal hatları.

Ayrıca, tercih edilen seçenektirgeçici veya modüler inşaat (örneğin, kızak üzerine monte edilmiş ekipmanlar için önceden üretilmiş boru makaraları), dönebilen flanş, yerinde son montajı büyük ölçüde basitleştirerek birikmiş imalat toleranslarını telafi eder.

3. Ürün Avantajları

• Malzeme optimizasyon mühendisliği – Yüksek nikel alaşımları (Hastelloy, Inconel) veya titanyum gibi aşındırıcı ortamlar için belirlerken maliyet farkı kritik öneme sahiptir. Premium malzemenin yalnızca stub uca (toplam flanş tertibatı ağırlığının tipik olarak %15-25'i) sınırlanması ve dönen flanş için düşük alaşımlı veya karbon çeliği kullanılmasıyla, ıslak yüzey performansından ödün vermeden toplam metalurjik harcama eklem başına %40-60 oranında azaltılabilir.

• Kaynak bütünlüğü koruması – Lap joint flanşı asla kaynaklanmadığı veya ısıdan etkilenmediği için, ana boru kaynak dikişi incelenecek tek kaynak olarak kalır. Boru malzemesi için gerekliyse, kaynak sonrası ısıl işlem (PWHT) basitleştirilir, çünkü flanşın aynı anda gerilim gidermesi gerekmez. Bu aynı zamanda kaynak ısısı girdisinden kaynaklanan flanş bozulması riskini de ortadan kaldırır.

• Genişletilmiş conta ve sızdırmazlık ömrü – Stub ucun yivli dudağı, cıvata deliği kesintilerinden arındırılmış sürekli, kesintisiz bir oturma yüzeyi sağlar. Bu tekdüze sıkıştırma alanı, daha tutarlı conta gerilimi dağılımı sağlayarak, flanşın hizmet ömrü boyunca kaçak emisyonları ve sızıntı oranlarını önemli ölçüde azaltır.

• Zaman açısından verimli dönüş – Tesis duruşları sırasında, bakım ekipleri bağlantıyı sökebilir, flanşı boru ucundan kaydırabilir ve stub ucun sızdırmazlık yüzeyini inceleyebilir veya değiştirebilirler — tümü boruyu kesmeden veya yeniden kaynak yapmadan. Bu, geleneksel kaynaklı flanş değişimlerine kıyasla bakım penceresi sürelerini %30-50 oranında sıkıştırabilir.

• Titreşim ve yorulma direnci – Entegre olmayan flanş tasarımı, döngüsel yükleme (termal genleşme, basınç dalgalanmaları, mekanik titreşim) altında flanş ve stub uç arasında hafif mikro hareketlere izin verir. Bu göreceli hareket, aksi takdirde doğrudan rijit bir kaynak boyun flanşına iletilecek gerilim konsantrasyonlarını emer, böylece bağlantı bağlantısının genel yorulma ömrünü iyileştirir.

4.Anahtar Özellikler

SSS

1. Ticaret şirketi mi yoksa üretici misiniz? Üreticiyiz, sertifikayı görebilirsiniz.

2. Teslimat süreniz ne kadar? Mallar stokta ise genellikle 5-10 gündür. veya mallar stokta değilse 15-20 gündür, miktarına göre değişir.

3. Numune sağlıyor musunuz? ücretsiz mi yoksa ek mi? Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun maliyetini ödemeniz gerekir.

4. Ödeme koşullarınız nelerdir? Ödeme=1000USD, %50 T/T peşin, sevkiyat öncesi bakiye.
