SS304 Butt Weld Lap Joint korozyona dayanıklı

Endüstriyel SS304 Stüb Uç Bağlantı Elemanları, Petrokimya için Korozyon Direnci ile Alın Kaynaklı Lap Joint Boru Konnektörü

1. Ürün Açıklaması

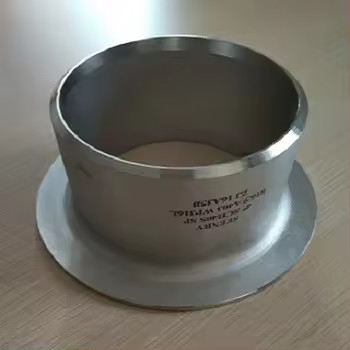

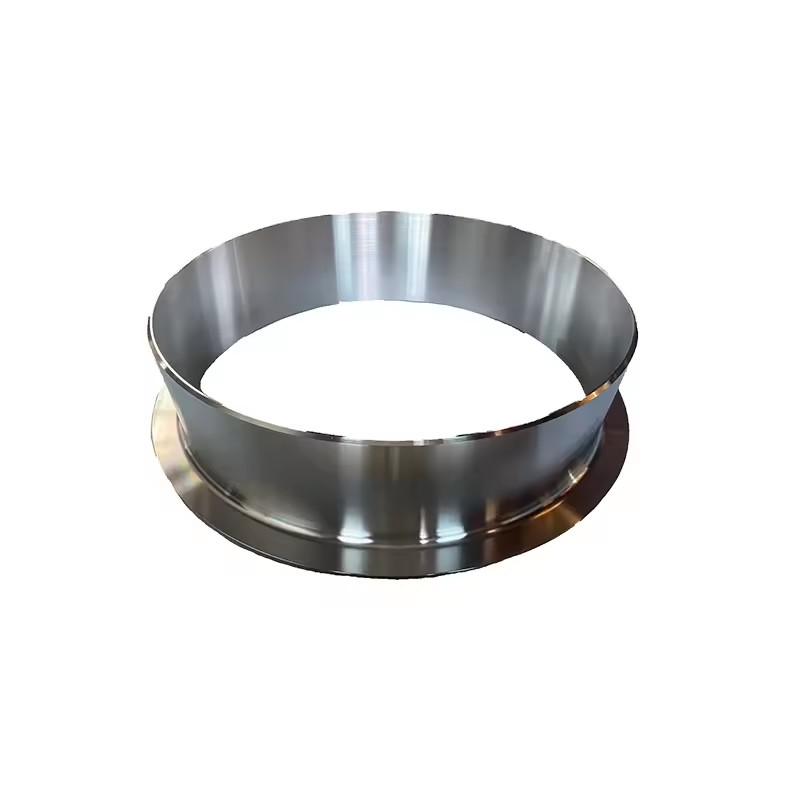

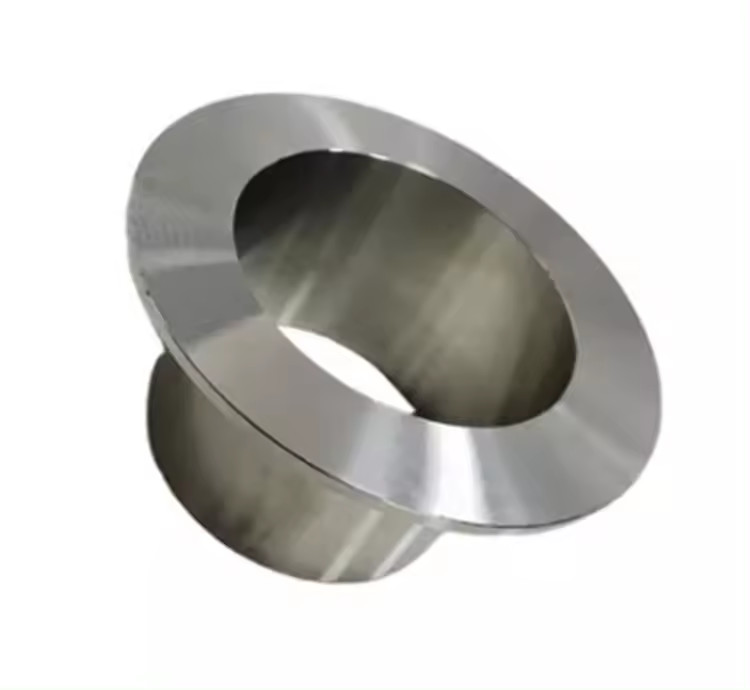

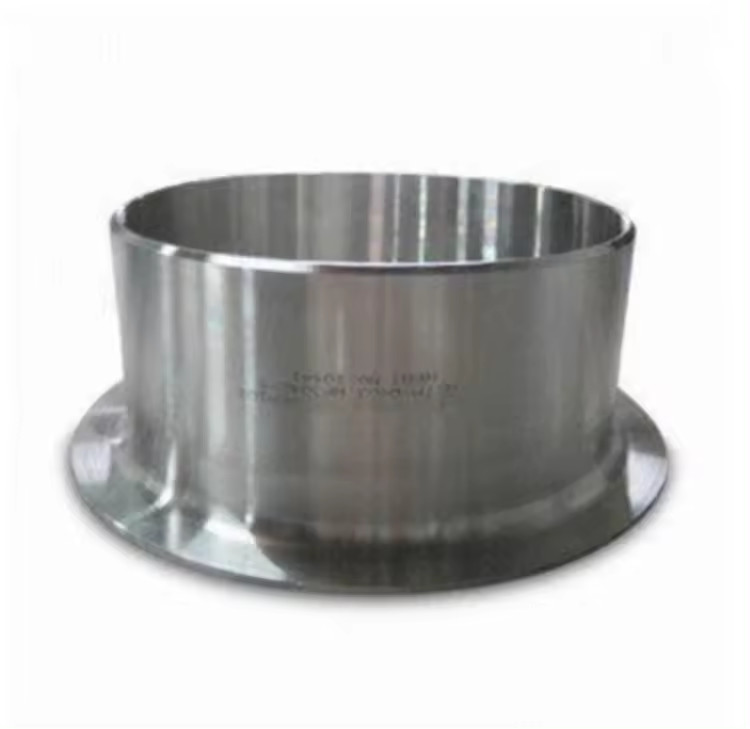

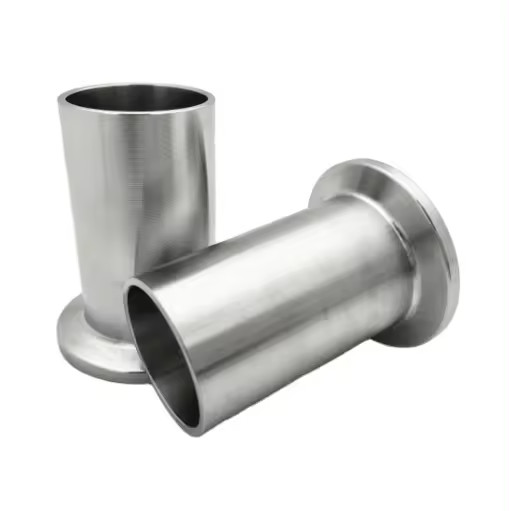

SS304 Paslanmaz Çelik Stüb Uç, lap joint flanşlarla kullanılmak üzere tasarlanmış yüksek kaliteli bir alın kaynaklı boru bağlantı elemanıdır. Lap joint stüb uç olarak da bilinen bu bağlantı elemanı, flanş yüzüne oturan bir yivli uca ve boru hattına alın kaynağı için düz bir pahlı uca sahiptir. Birinci sınıf SS304 paslanmaz çelikten üretilen bu stüb uç, zorlu endüstriyel uygulamalar için mükemmel korozyon direnci ve dayanıklılık sunar. Uzun konikli Tip A konfigürasyonu, pürüzsüz akış geçişi sağlar ve standart lap joint flanşlarla uyumludur.

2. Anahtar Özellikler

3. Uygulamalar

SS304 Stüb Uç, çeşitli endüstrilerdeki boru sistemlerinde yaygın olarak kullanılmaktadır:

• Petrol ve Gaz– boru hattı bağlantıları ve rafineriler

• Petrokimya ve Kimya İşleme– aşındırıcı ortamların işlenmesi

• Gıda ve İçecek– hijyenik boru sistemleri

• Farmasötik– temiz ve steril ortamlar

• Su Arıtma ve HVAC– genel endüstriyel borulama

• Enerji Üretimi– buhar ve soğutma suyu sistemleri

4. Ürün Avantajları

• Maliyet Etkin Çözüm– Yalnızca stüb ucun boru alaşımıyla eşleşmesi gerekir; lap joint flanş karbon çeliği olabilir, bu da özellikle büyük çaplı sistemlerde malzeme maliyetlerini önemli ölçüde azaltır

• Kolay Bakım– Lap joint flanş, stüb ucun üzerinde serbestçe kayabilir ve kaynak kesilmeden çıkarılabilir, bu da hızlı inceleme, temizlik veya sistem modifikasyonuna olanak tanır

• Esnek Kurulum– Flanş, stüb ucun etrafında 360° döner, bu da cıvata deliği hizalamasını basitleştirir ve kaynak boyunlu flanşlarla yaygın olan hizalama sorunlarını ortadan kaldırır

• Korozyona Dayanıklı– SS304 malzeme, oksidasyona ve çeşitli aşındırıcı ortamlara karşı mükemmel direnç sağlayarak uzun hizmet ömrü garanti eder

• Boyutsal Doğruluk– ASME B16.9'a göre sıkı toleranslarla üretilmiştir, standart lap joint flanşlarla mükemmel uyumluluk sağlar

5. Ürün Fonksiyonları

• Boru kaynaklarını kesmeden kolay sökme sağlayan bir flanşlı bağlantı oluşturur

• Lap joint flanş yüzüyle eşleşen pürüzsüz, sürekli bir sızdırmazlık yüzeyi sağlar

• Eklemi zorlamadan termal genleşmeyi ve boru hareketini karşılar

• Düşük dereceli destek flanşlarının kullanılmasını sağlarken sızdırmazlık yüzeyinde korozyon direncini korur

6. Kurulum Talimatları

1. Kaynak yapmadan önce lap joint flanşı borunun veya stüb ucun üzerine kaydırın

2. Stüb ucun düz (pahlı) ucunu nitelikli kaynak prosedürleri kullanarak boru hattına alın kaynağı ile birleştirin

3. Yivli ucun (lap) boru bitiş noktasına tam olarak hizalandığından emin olun

4. Lap joint flanşı stüb ucun üzerine kaydırın, yivli ucun arkasına oturtun

5. Flanş cıvata deliklerini karşılık gelen flanşla hizalayın ve cıvatalayın

6. Conta, yivli uç ile karşılık gelen flanş yüzü arasında sızdırmazlık sağlar

Not: Tip A (Uzun Desen) stüb uçlar için, lap kalınlığı bağlanan borunun nominal et kalınlığından az olmamalıdır.7. Önlemler

Doğru uyum için boru et kalınlığının stüb uç et kalınlığıyla eşleştiğinden emin olun

• Stüb uç malzemesinin hizmet akışkanları ve sıcaklığı ile uyumlu olduğunu doğrulayın

• Lap joint flanşı doğrudan boruya kaynaklamayın – flanş dönmeye serbest kalmalıdır

• Alın kaynak bağlantıları için uygun kaynak prosedürleri (WPS nitelikli) kullanın

• Yüksek basınçlı uygulamalar için basınç derecesinin sistem gereksinimleriyle eşleştiğini doğrulayın

• Düzgün sızdırmazlık sağlamak için kurulumdan önce lap yüzeyini çizikler veya hasarlar açısından inceleyin

• 8. Nakliye ve Teslimat

Ürün

Yöntem

Standart İhracat Paketleme:

Her stüb uç ayrı ayrı pas önleyici yağ kaplamasıyla sarılır

• Nemin önlenmesi için naylon torbalara veya plastik sargıya paketlenir

• Denize elverişli nakliye için ahşap kasalara veya paletlere sabitlenir

• Talep üzerine özel paketleme mevcuttur

• 11. İadeler, Değişimler ve Satış Sonrası

Kalite Garantisi

• – sevkiyat öncesi %100 inceleme; tüm ürünler ASME B16.9 standartlarına uygundurİade Politikası

• – üretim kusurları için 30 gün içinde iadeler kabul edilir (incelemeye tabidir)Değişim

• – üçüncü taraf incelemesiyle onaylanan uyumsuz ürünler için ücretsiz değişimNumune Politikası

• – ücretsiz numuneler mevcuttur; navlun maliyeti alıcıya aittirTeknik Destek

• – tüm teknik sorulara 24 saat yanıtÖzel Siparişler

• – talep üzerine özel boyutlar, malzemeler ve yüzey işlemleri mevcutturSıkça Sorulan Sorular
