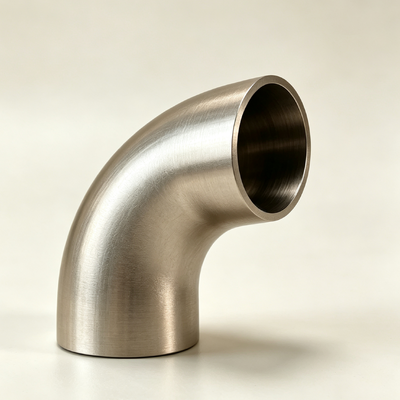

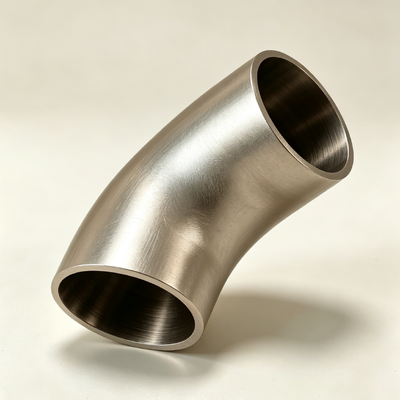

CuNi 70/30 Bakır Nikel 90 Derece Dirsek ASME B16.9 Alın Kaynak Parçaları C71500
| Menşe yeri | Şangay, Çin |
|---|---|
| Marka adı | TOBO |
| Sertifika | ISO/TUV/SGS |
| Model numarası | Bakır Nikel Dirsek |
| Min sipariş miktarı | 1 adet |
| Fiyat | Pazarlık edilebilir |
| Ambalaj bilgileri | Standart nakliye paketi |
| Teslim süresi | 15-30 iş günü |
| Ödeme koşulları | Banka havalesi, Western Union |
| Yetenek temini | 10Ton/Ay |
Ürün ayrıntıları
| Ürün adı | CuNi 70/30 Bakır Nikel 90 Derece Dirsek ASME B16.9 Alın Kaynak Parçaları C71500 | Bağlantıyı Sonlandır | Alın Kaynağı, Soket Kaynağı, Dişli |
|---|---|---|---|
| kafa tipi | yuvarlak | Basınç Değeri | 150 - 3000 psi |
| Bağlantı | Kaynak | Basınçlandırma | 3000 psi'ye kadar (boyut ve kalınlığa göre değişir) |
| Yüzey | Boya püskürtmesi | Boyut | Özelleştirilmiş |
| Son tip | Butt Weld | Üretim Süreci | İt, Bas, Forge, Cast, |
| Çap | Değişir (örneğin, 1/2 inç ila 24 inç) | Basınç | 600 |
| Sıcaklık aralığı | -200°C ila 400°C | Ambalaj | Tahta sandık |
| özelleştirilmiş destek | OEM, ODM, OBM | Örnekler | Sağlamak |
Ürün Açıklaması
CuNi 70/30 Bakır Nikel 90 Derece Dirsek ASME B16.9 Alın Kaynak Bağlantı Elemanları C71500
1.Ürün Açıklaması
Bu spesifikasyon, bakır-nikel alaşımlı ikili alaşımlardan sıcak şekillendirme işlemleriyle üretilen boru hattı yönlendirme bağlantı elemanları olan bakır-nikel dirsekleri kapsar. Alaşım sistemi iki ana kategoriye ayrılır: %9-%11 nikel içeriğine sahip 90/10 tipi (UNS C70600) ve %29-%33 nikel içeriğine sahip 70/30 tipi (UNS C71500). Ürün, mühendislik gereksinimlerine göre belirlenen merkezi bir bükülme açısına sahip, ark şeklinde bir boru kesiti formunu alır; standart seriler arasında 45°, 90° ve 180° bulunur.
Üretim süreci dikişsiz şekillendirme ve kaynaklı şekillendirme olarak sınıflandırılır. Dikişsiz dirsekler, mandrellü sıcak itme şekillendirme veya orta frekanslı indüksiyon bükme ile üretilir; burada tüm boru boşluğu, sürekli tane akış çizgileri ve boyuna veya enine kaynaklar olmadan deformasyona uğrar. Kaynaklı dirsekler, çelik plakaların presle bükülüp ardından dikiş kaynağı ile üretilir ve büyük çaplar (DN400 üzeri) veya ekstra kalın et kalınlığı koşulları için uygundur. Eğrilik yarıçapı, nominal çapın (DN) bir katı olarak ifade edilir: Uzun Yarıçap tipi 1.5DN, Kısa Yarıçap tipi 1.0DN ve Ekstra Uzun Yarıçap tipi 2.0DN ila 3.0DN'ye ulaşabilir.
Uç bağlantı konfigürasyonları, ASME B16.25'e göre işlenmiş tek V veya bileşik pahlara sahip Alın Kaynak uçları (BW); yuvalı kaynak yapılarına sahip Soket Kaynak uçları (SW); ve NPT (Amerikan konik boru) veya BSP (İngiliz standart boru) dişlere sahip Vidalı uçları içerir. Her dirsek, tüm yaşam döngüsü boyunca tam izlenebilirliği sağlamak için malzeme sınıfı, boyut tanımı, ısı/lot numarası ve üretici kimliği ile dış yüzeyinde açıkça işaretlenmelidir.
2.Ürün Uygulamaları
Korozyona dayanıklı boru sistemlerinde standart bir yönlendirme elemanı olarak bakır-nikel dirsekler aşağıdaki özel senaryolarda kullanılır:
-
Deniz ve Offshore Ekipmanları: Kargo gemileri, kruvaziyer gemileri ve savaş gemilerindeki makine dairesi deniz suyu soğutma sistemleri; platform yangın suyu yükselticileri ve jet hatlarının dönüm noktaları; denizaltı boru hattı genleşme dirsekleri ve yükseltici üst dirsekleri dahil ancak bunlarla sınırlı olmamak üzere.
-
Petrokimya ve Rafineri Tesisleri: Atmosferik/vakum distilasyon ünitelerindeki üst kondenser dönüş hatları; hidroçatlatma ünitelerindeki yüksek sıcaklık, yüksek basınçlı hava soğutucu giriş boruları; izleyici hatların ve buhar tahliye sistemlerinin dönüş bölümleri.
-
Nükleer ve Termal Enerji Tesisleri: Nükleer ada ekipmanı soğutma suyu sistemlerindeki gömülü boru hattı dönüşleri; termik santral kondenser sirkülasyon suyu için giriş/çıkış su iletim hatları; yardımcı soğutma kulesi su hatları için halka dağıtım bağlantıları.
-
Su Arıtma ve Çevre Mühendisliği: Atık yakma tesislerindeki sızıntı suyu transfer hatları için korozyona dayanıklı dirsekler; baca gazı desülfürizasyon (FGD) bulamacı sirkülasyon boru hatları için aşınmaya ve korozyona dayanıklı dönüm parçaları.
-
Gıda ve İlaç Endüstrileri: Saf buhar dağıtım hatları için hijyenik dirsekler; ölü köşeleri olmayan pürüzsüz iç yüzeyler gerektiren CIP (Yerinde Temizlik) sistemleri için dönüm bağlantıları.
3.Ürün Avantajları
(I) İçsel Korozyon Direnci
Bakır-nikel alaşımları, klorür içeren ortamlarda yoğun bir kuproz oksit (Cu₂O) yüzey filmi aracılığıyla kendi kendine pasivasyon sağlar; bu film kendi kendini iyileştirme özelliklerine sahiptir; mekanik olarak çizilse bile film ortamda hızla yeniden oluşur. Bu özellik, dirseğin erozyon-korozyon birleşik koşulları altında düşük bir korozyon oranını korumasını sağlar ve %3.5 NaCl çözeltisinde 60°C'nin üzerinde bir Kritik Çukurlaşma Sıcaklığına (CPT) sahiptir.
(II) Darbe ve Titreşim Direnci
Uzama ≥%30 ve yüksek alan daralması ile bakır-nikel alaşımları, su darbesi veya mekanik titreşim koşulları altında mükemmel enerji emme kapasitesi sergiler ve kırılgan kırılmaya karşı dirençli olmalarını sağlar. Simüle edilmiş deniz titreşim masası testleri, 10-200Hz frekans ve 5g ivmede 10⁶ döngüden sonra yapısal bütünlüğü doğrular.
(III) Montaj ve Bakım Kolaylığı
Aynı dereceli borulara kaynak yaparken, geleneksel östenitik paslanmaz çelik elektrotlar veya bakır-nikel özel elektrotları (örn. ENiCu-7) kullanılabilir ve geniş bir kaynak operasyon penceresi sunar. Ek olarak, bakır-nikelin nispeten yüksek termal iletkenliği (yaklaşık 30-40 W/m·K), dar bir ısıdan etkilenen bölgeye ve düşük artık gerilim seviyelerine yol açar; bu da kaynak sonrası gerilim giderme ısıl işlem ihtiyacını ortadan kaldırır ve inşaat programlarını önemli ölçüde kısaltır.
(IV) Yaşam Döngüsü Çevre Dostu
Bakır-nikel alaşımları, yüksek hurda değerine sahip tamamen geri dönüştürülebilir malzemelerdir. Hizmet halindeyken, organik zehirli boya kaplamalarına ihtiyaç duymazlar, böylece kaplama ayrılmasından kaynaklanan deniz mikroplastik kirliliğinden kaçınılır ve Uluslararası Denizcilik Örgütü (IMO) çevre düzenlemelerinin ilerici gereksinimleriyle uyumlu hale gelir.
(V) Tedarik Zinciri Güvenilirliği ve Yedek Parça Değiştirilebilirliği
Dünya çapındaki büyük sanayi ülkeleri, bakır-nikel dirsekler için olgun üretim yeteneklerine sahiptir. Spesifikasyonlar, birleşik ISO ve ASME standartlarını takip ederek farklı üreticilerin ürünleri arasında tam değiştirilebilirliği sağlar. Acil onarımlarda, özel imalat gerektirmeden anında değiştirme için stoktan temin edilebilir.
4.Anahtar Ürün Özellikleri
| Parametre | Teknik Veri |
| Standart Sınıflar | C70600 (CuNi90/10), C71500 (CuNi70/30) |
| Mevcut Boyutlar | DN15 ~ DN750 (NPS ½″~30″) |
| Standart Açı Serileri | 22.5°, 45°, 60°, 90°, 180° (çizime göre diğerleri) |
| Yarıçap Serileri | R=1.0DN, 1.5DN, 2.0DN, 2.5DN, 3.0DN |
| Et Kalınlığı Aralığı | 2.0mm ~ 60mm (Sch5S'den XXS'ye kadar) |
| Uç Bağlantı Tipleri | Alın Kaynak (BW), Soket Kaynak (SW), Vidalı (NPT/BSPT) |
| Boru Yuvarlaklık Toleransı | Nominal OD'nin ±%1'ini aşmaz, maksimum ≤3.0mm |
| Et Kalınlığı Azalması | Dirsek arkasındaki azalma ≤ nominal et kalınlığının %12.5'i; iç yüzeydeki kalınlaşmanın negatif bir tolerans etkisi yoktur |
| Diklik Sapması | Her iki uç yüzeyi arasındaki diklik sapması ≤±0.5° |
| Uç Hizalama Sapması (Boru Hizalama) | Uçlar arasındaki eksen ofseti metre başına ≤1.0mm, maksimum ≤3.0mm |
| Metalografik Gereksinimler | Tane boyutu ≥ sınıf 5; aşırı yanma, aşırı ısınma veya mikro çatlak yok |
| Fiziksel Özellikler (20°C) | C70600: Yoğunluk 8.94g/cm³, Genleşme katsayısı 16.2×10⁻⁶/°C, Elastisite modülü 140GPa, Termal iletkenlik 38W/m·K; C71500: Yoğunluk 8.87g/cm³, Genleşme katsayısı 16.0×10⁻⁶/°C, Elastisite modülü 145GPa, Termal iletkenlik 29W/m·K |
| Önerilen Dolgu Metalleri | SMAW: ENiCu-7 (AWS A5.11); TIG: ERCuNi (AWS A5.7) |
| Isıl İşlem Durumu | Sıcak şekillendirme sonrası çözelti tavlanmış veya tavlanmış durumda tedarik edilir, homojen sertlikte |
| Yüzey Kalitesi | İç ve dış yüzeyler çatlak, kıvrım, bindirme izi içermez; çekme izi derinliği ≤0.2mm |
| NDT Kabul Seviyeleri | Penetrant testi (PT) ISO 3452-1'e göre, kabul seviyesi 2; Radyografik test (RT) ISO 10675'e göre, kabul seviyesi AB |
| Hidrostatik Test | Tasarım basıncının 1.5 katında gerçekleştirilir, tutma süresi ≥10 dakika, sızıntı yok |
| Paketleme ve İşaretleme | Her parça ayrı ayrı yastıklama malzemesi ile sabitlenir, nakliye işaretleri olan ahşap kasalara paketlenir; işaretleme içeriği standart numarası, sınıfı, DN, et kalınlığı, açısı, ısı numarası, üreticiyi içerir |
SSS
1. Ticaret şirketi misiniz yoksa üretici misiniz? Biz üreticiyiz, sertifikayı görebilirsiniz.
2. Teslimat süreniz ne kadar? Genellikle mallar stokta ise 5-10 gündür. veya mallar stokta değilse 15-20 gündür, bu miktara göre değişir.
3. Numune sağlıyor musunuz? ücretsiz mi yoksa ekstradan mı? Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun maliyetini ödemeniz gerekir.
4. Ödeme koşullarınız nedir? Ödeme=1000USD, %50 T/T peşin, sevkiyat öncesi bakiye.
