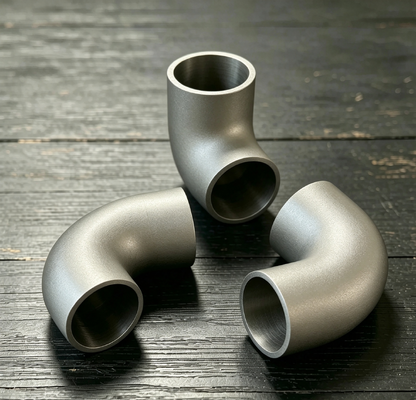

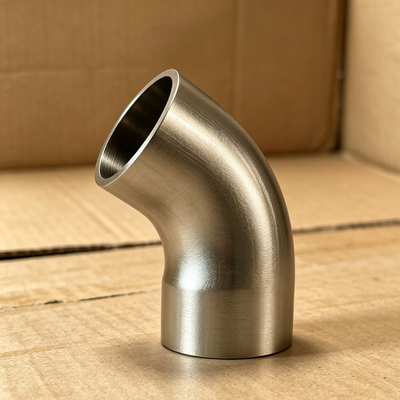

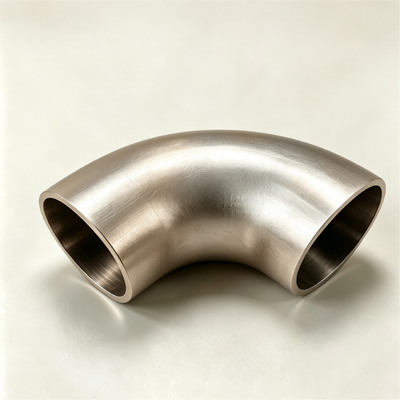

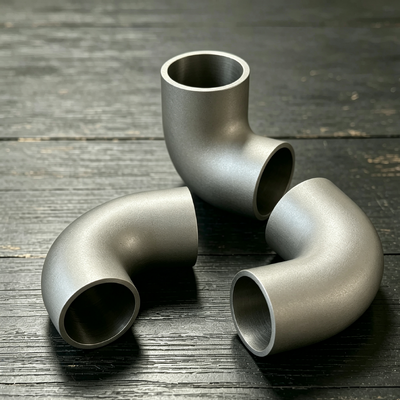

ASME B16.9 90 Derece CuNi 70/30 Dirsek Sch40 Denizcilik Endüstrisi için Alın Kaynaklı Boru Ek Parçaları
| Menşe yeri | Şangay, Çin |
|---|---|
| Marka adı | TOBO |
| Sertifika | ISO/TUV/SGS |
| Model numarası | Bakır Nikel Dirsek |
| Min sipariş miktarı | 1 adet |
| Fiyat | Pazarlık edilebilir |
| Ambalaj bilgileri | Standart nakliye paketi |
| Teslim süresi | 15-30 iş günü |
| Ödeme koşulları | Banka havalesi, Western Union |
| Yetenek temini | 10Ton/Ay |
Ürün ayrıntıları
| Ürün adı | ASME B16.9 90 Derece CuNi 70/30 Dirsek Sch40 Denizcilik Endüstrisi için Alın Kaynaklı Boru Ek Parçal | İşleme Teknolojisi | Dövme |
|---|---|---|---|
| Ürün | Bakır Nikel Dirsek | Teknikler | OEM / DOM |
| Kullanım | Endüstriyel | Sıcaklık Aralığı | -20°C ila 150°C |
| kafa kodu | yuvarlak | İşlem | Dikişsiz / Dövme / Döküm |
| Renk | Hafif kırmızımsı bir renk tonu ile gümüşi metalik | Sona ermek | Cilalı |
| Korozyon direnci | Deniz suyu korozyonuna karşı yüksek direnç | Fiyat Dönemi | CIF CFR FOB EX-WORK |
Ürün Açıklaması
ASME B16.9 Deniz endüstrisi için 90 derece CuNi 70/30 dirseği Sch40 Butt kaynaklı boru armatürleri
1.Ürün Tanımı
Bakır Nikel Dirseği, esas olarak UNS C70600 (90/10 bakır-nikel) ve UNS C71500 (70/30 bakır-nikel) sınıflarında bakır-nikel alaşımlarından üretilen boru hattı yönlü bir montajdır.Ürün, standart 45°'luk büküm açıları olan kavisli bir kemer yapısına sahiptir., 90 ° ve 180 °, mühendislik çizimleri uyarınca özel açılar da mevcuttur. dirseğin eğrilik yarıçapı Uzun Yarıçap (R = 1.5 × nominal çap) ve Kısa Yarıçap (R = 1.) olarak sınıflandırılır.0 × nominal çap).
Üretim süreçleri, yoğun mikrostrüktüre ve tekdüze duvar kalınlığına sahip, dikişsiz itme şekillendirme, sıcak ekstrüzyon ve orta frekanslı endüksiyon bükümü içerir.Son bağlantılar Butt-Weld (BW) olarak mevcuttur., Socket-Weld (SW) ve Threaded (NPT / BSP) türleri çeşitli boru sistemi kurulum gereksinimlerine uygun olarak. Tüm ürünler ASME B16'ya sıkı bir şekilde uygun olarak üretilir ve denetlenir.9, DIN 86090 ve EEMUA 146 uluslararası standartları, boyut değişkenliğini ve dünya çapında tutarlı kaliteyi garanti eder.
2.Ürün Uygulamaları
Mükemmel korozyon direnci ve dayanıklılığı ile bakır nikel dirsekler aşağıdaki endüstriyel sektörlerde yaygın olarak kullanılmaktadır:
-
Gemi Yapımı ve Deniz Mühendisliği: Tüm gemilerdeki deniz suyu soğutma sistemleri, balast suyu arıtma hatları, yangın suyu boruları, güverte yıkama sistemleri; açık deniz platform yükseltme sistemleri, denizaltı boru hattı genişleme bükülmeleri;Deniz rüzgar enerjisi tesislerinde soğutma hatları.
-
Petrokimya Sanayi: Rafinerilerdeki petrol ve gaz aktarım hatları, kimyasal tesislerin tuzlu su atık sularını arıtma boru hatları, offshore üretim platformlarındaki petrol/gaz karışık aktarım hatları, FPSO üst kısımlı modül süreç boru hatları.
-
Enerji ve Nükleer Sanayi: Termal enerji santrali kondansörleri için dolaşım soğutma suyu hatları, nükleer tesis ekipmanlarının soğutma suyu sistemleri, kombinasyon döngü gaz/buhar türbini elektrik santrallerinde kapalı soğutma döngüleri.
-
Tuzsuzlaştırma Projeleri: Çok aşamalı Flash (MSF) ve Çok Etkili Distillasiyon (MED) ünitelerinde tuzlu suyun yeniden dolaşım hatları, Ters Osmoz (RO) ön işleme hatları.
-
Genel Endüstri ve Sivil Kullanım: Büyük ölçekli merkezi klima soğutulmuş su sistemleri, ilaçlar için arıtılmış su ve enjeksiyon suyu dağıtım hatları, gıda ve içecek endüstrilerinde sağlık derecesinde borular,Belediye bölgesel soğutma ve ısıtma ağları.
3.Ürün Avantajları
1.Deniz suyunun korozyona dayanıklılığı
Bakır-nikel alaşımları, akıp giden deniz suyunda kendi kendine iyileşme özelliklerine sahip yoğun, yüksek yapışkanlıkta bakır oksit (Cu2O) koruyucu bir film oluşturur.025 mm/yıl deniz suyunda, C71500 ise ≤0,018mm/yıl elde ederken, kullanım ömrü 20~30 yıl ≈ çok daha fazla kaplı karbon çelik çözeltisi (genellikle her 3 yılda bir değiştirilmesi gerekir)~5 yıl).
2Doğal Biyofouling
Sürekli bakır iyon serbest bırakılması boru yüzeyinde mikro-toksik bir ortam yaratır, bu da kanatlıların, midyellerin, yosunların ve diğer deniz organizmalarının yapışmasını etkili bir şekilde engeller.Bu, kirlenme karşıtı kaplamalara gerek duymaz., bakım sıklığını ve temizlik maliyetlerini önemli ölçüde düşürerek çevresel faydalar sunuyor.
3Mükemmel Mekanik Özellikler
C70600 oda sıcaklığında: Tensile≥290MPa, Yield≥110MPa, Elongation≥30%; C71500: Tensile≥370MPa, Yield≥130MPa, Elongation≥30%.Malzeme, su çekici çarpmalarına ve mekanik titreşimlere karşı güçlü direnç gösterir..
4Üstün Kaynatılabilirlik
TIG, MIG veya SMAW işlemleri için uygun olan aynı sınıf bakır-nikel borularına kaynak yaparken yüksek uyumluluk. Ön ısıtma ve kaynak sonrası ısı işlemine genellikle gerek yoktur.Kaynak korozyon direnci, temel metalle en az eşdeğer olduğu doğrulanır..
5. Önemli Yaşam Döngüsü Ekonomisi
Başlangıç satın alma maliyeti karbon çelikten daha yüksek olmasına rağmen, uzun kullanım ömrü, düşük bakım gereksinimleri,ve kaplama değişikliğinin ortadan kaldırılması, kaplı karbon çelik sistemlerinin toplam işletme ve bakım maliyetlerinin %60-70'ini oluşturuyor ve önemli uzun vadeli ekonomik avantajlar sunuyor.
6Kapsamlı Boyutlar ve Esnek Teslimat
Boyut aralığı DN15'den DN600'ye kadar uzanır ve tüm ürün hattında Sch5S'den XXS'ye kadar duvar kalınlığı mevcuttur.ve standart olmayan açılar kısa teslimat süreleri ile kabul edilir.
- Hayır.
- Dört.Ana Ürün Özellikleri
| Ürün | Teknik veriler |
| Malzeme Sınıfları | UNS C70600 (CuNi90/10), UNS C71500 (CuNi70/30) |
| Kimyasal Kompozisyon | C70600: Cu≥86.0%, Ni 9.0~11.0%, Fe 1.0~1.8%, Mn 0.5~1.0%; C71500: Cu≥63.0%, Ni 29.0~33.0%, Fe 0.40~0.70%, Mn 0.4~1.0% |
| Boyut aralığı | DN15 ~ DN600 (NPS 1⁄2 ′′ ~ 24 ′′) |
| Duvar kalınlığı | Sch5S, Sch10S, Sch20, Sch30, Sch40S, Sch60, Sch80S, Sch100, Sch120, Sch140, Sch160, XXS |
| Eğilme açıları | Standart 45°, 90°, 180° ̇ çizim başına diğer açılar |
| Eğilme Yarıçapı | Uzun Yarıçap R=1.5DN, Kısa Yarıçap R=1.0DN ‡ özel R≥2.0DN kullanılabilir |
| Açı Toleransı | 45° ve 90°: ±0,5°; 180°: ±1,0° |
| Duvarların incelenmesi | Maksimum arka duvar azalması nominal duvar kalınlığının %12,5'i |
| Bağlantı Tipleri | Butt-Weld (BW), Socket-Weld (SW), Threaded (NPT/BSP) |
| Operasyon Temp. | -20°C ~ 300°C |
| Basınç değerleri | Sınıf 150, Sınıf 300, Sınıf 600, Sınıf 900, Sınıf 1500, Sınıf 2500; ayrıca 10bar, 14bar vb. |
| Mekanik Özellikler (RT) | C70600: Tensile≥290MPa, Yield≥110MPa, Elong≥30%; |
| Standartlar | ASME B16.9, ASTM B16.9, DIN 86090, EEMUA 146, GB/T 12459 |
| Malzeme Referansı | ASTM B122, B171, B466, B467 |
| Yüzey Dönüşümü | Pürüzsüzleştirme ve pasifleştirme veya kum püskürtme; plastik koruyucu kapaklarla standartlara göre kesilmiş uçlar |
| Paketleme | Bireysel kartonlarda küçük boyutlar; deniz ve kara taşımacılığı için uygun ahşap kaydırmalarda / kasalarda büyük boyutlar |
Sık Sorulan Sorular
1Biz üreticiyiz, sertifikayı görebilirsiniz.
2Teslimat süreniz ne kadar? Genellikle mallar stokta ise 5-10 gündür. veya mallar stokta değilse 15-20 gündür, miktarına göre.
3. Örnekleri sağlıyor musunuz? ücretsiz mi yoksa ekstra mı? Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödememiz gerekir.
4. Ödeme şartlarınız nedir? Ödeme <=1000USD,% 100 önceden. Ödeme>=1000USD,% 50 T / T önceden, nakliye öncesi bakiye.
