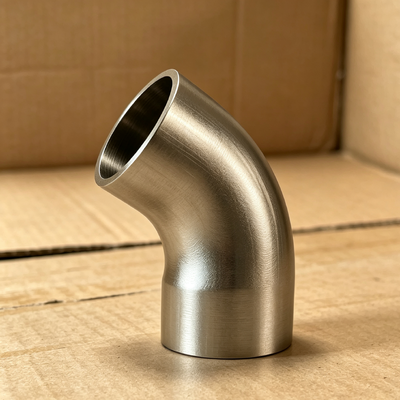

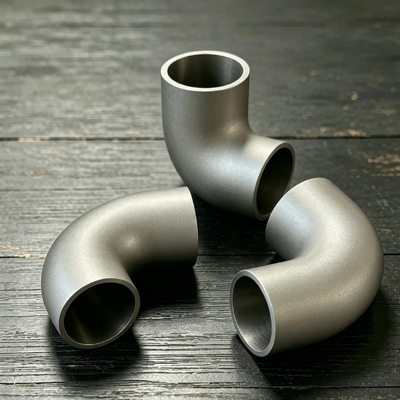

C71500 Bakır Nikel LR Dirsek Dövme Alın Kaynak Parçaları ASME B16.9 Yüksek Mukavemet
| Menşe yeri | Şangay, Çin |
|---|---|
| Marka adı | TOBO |
| Sertifika | ISO/TUV/SGS |
| Model numarası | Bakır Nikel Dirsek |
| Min sipariş miktarı | 1 adet |
| Fiyat | Pazarlık edilebilir |
| Ambalaj bilgileri | Standart nakliye paketi |
| Teslim süresi | 15-30 iş günü |
| Ödeme koşulları | Banka havalesi, Western Union |
| Yetenek temini | 10Ton/Ay |
Ürün ayrıntıları
| Ürün adı | C71500 Bakır Nikel LR Dirsek Dövme Alın Kaynak Parçaları ASME B16.9 Yüksek Mukavemet | menşei ülke | Çin |
|---|---|---|---|
| Seviye | Cooper | Boyut aralığı | 1/2 inç ila 24 inç |
| Özelleştirilmiş | özelleştirilmiş destek | Korozyon direnci | Harika |
| İşleme Teknolojisi | Dövme | Duvar kalınlığı | Program 10, 40 veya müşteri ihtiyacına göre |
| Kalite sınıfı | Asıl şey | Standartlar | ASTM B466, ASTM B111, ASME B16.9 |
| Ödeme Süresi | T/T, L/C, vb. | Duvar Kalınlığı | 14 bar, 16 bar, 20 bar |
| Bağlantı türü | Butt kaynak, Socket kaynak | Basınç Değeri | 150 - 3000 psi |
Ürün Açıklaması
C71500 Bakır Nikel LR Dirsek Dövme Alın Kaynak Bağlantı Elemanları ASME B16.9 Yüksek Mukavemetli
1.Ürün Açıklaması
Bakır Nikel Dirsek, bakır-nikel alaşımlı ana malzemeden üretilmiş, boru sistemlerinde yön değişikliği bağlantıları için sıcak işleme süreçleriyle kavisli bir yay yapısı şeklinde oluşturulmuş bir boru bağlantı parçasıdır. Ürün, farklı korozyon şiddeti seviyelerine ve sıcaklık gereksinimlerine uygun iki ana malzeme sınıfını kapsar: UNS C70600 (bakır-nikel 90/10) ve UNS C71500 (bakır-nikel 70/30).
Anahtar geometrik parametreler arasında dirsek açıları (standart 45°, 90°, 180°), dirsek yarıçapı (Uzun Yarıçap 1.5D ve Kısa Yarıçap 1.0D) ve et kalınlığı programları (Sch5S'den XXS'ye kadar tam aralık) bulunur. Üretim süreçleri, çeşitli çaplara ve hassasiyet gereksinimlerine uyarlanabilen dikişsiz itme-şekillendirme, sıcak ekstrüzyon ve orta-frekanslı sıcak bükme işlemlerini kapsar. Uç bağlantıları esnektir, Alın Kaynak, Soket Kaynak ve Dişli tiplerinde mevcuttur ve ASME B16.25 standartlarına göre pahlıdır.
Ürün denetimi titizdir, sevkiyat sırasında malzeme sertifikaları, boyut denetim raporları ve gerekli NDT raporları tedarik edilir. İşaretlemeler kalıcı ve net okunabilir olup, her bir parça için ısı numaralarına ve üretim partilerine tam izlenebilirlik sağlar.
2.Ürün Uygulamaları
Bakır Nikel Dirsekler öncelikli olarak klorür kaynaklı korozyona karşı uzun süreli direnç gerektiren boru sistemlerinde kullanılır. Tipik uygulama senaryoları ve ilgili seçim önerileri şunlardır:
Deniz Mühendisliği ve Gemi İnşa
Gemilerde gemi dışı deniz suyu soğutma sistemleri, balast tankı hatları, güverte yıkama sistemleri ve yangın suyu borularında; ayrıca açık deniz sondaj platformu ve FPSO üretim tesisi proses hatlarında kullanılır. Bu tür yüksek tuzluluk ortamlarında, C70600 dirsekler en uygun maliyetli çözümü sunar.
Enerji Üretimi ve Nükleer Tesisler
Termik santral kondenser dolaşım suyu hatlarında, nükleer tesis ekipmanı soğutma suyu sistemlerinde ve gaz türbini giriş soğutma sistemlerinde kullanılır. Su sıcaklıkları 60°C'yi aştığında veya klorür içeriği 20000 ppm'i aştığında, uzun süreli operasyonel güvenilirliği sağlamak için C71500 önerilir.
Kimya ve Petrokimya Tesisleri
Rafineri tuzlu su arıtma sistemlerinde, kimya tesisi aşındırıcı ortam transfer hatlarında ve petrol/gaz sahası toplama boru hatlarında kullanılır. Ortamda amonyak veya amin bileşikleri bulunması durumunda ek malzeme uygunluk değerlendirmesi gerektiren özel dikkat gereklidir.
Tuzdan Arındırma ve Su Arıtma
MSF ve MED tuzdan arındırma üniteleri için tuzlu su sirkülasyon sistemlerinde ve membran bazlı su arıtımında ön arıtma hatlarında kullanılır. Bu servis koşulları hem korozyon hem de erozyon yükleri getirir, bu da yeterli et kalınlığı marjları gerektirir.
HVAC ve Endüstriyel Soğutma
Büyük ticari bina ve endüstriyel tesis merkezi klima soğutma suyu sistemlerinde ve proses ekipmanları için kapalı döngü soğutma devrelerinde kullanılır. Bu servisler daha az aşındırıcıdır ve C70600, 25 yılı aşan servis ömrü gereksinimlerini karşılar.
3.Ürün Avantajları
Malzeme Korozyon Direnci
Bakır-nikel alaşımları, akan deniz suyunda sürekli yenilenen doğal olarak oluşan oksit filmlerine dayanır. 316L paslanmaz çeliğin molibden bazlı pasivasyonunun aksine, bakır-nikel alaşımları durgun deniz suyunda ve düşük akış koşullarında bile kararlı pasivasyon sağlar, oksijen tükenmesinden etkilenmez.
İşlenebilirlik Avantajı
Bakır-nikel dirseklerin sıcak işleme sıcaklığı aralığı geniştir, minimum şekillendirme gerilimleri vardır. Oda sıcaklığında işlenebilirlik, karbon çeliğinin işlenebilirliğine yaklaşır, paslanmaz çeliğe göre daha düşük takım aşınması ile delme, tornalama ve diş açma işlemlerinde yüksek verimlilik sunar. Bu, acil saha modifikasyonlarını veya ikincil işlemeyi kolaylaştırır.
Kaynak Mühendisliği Faydaları
Saha kaynağı karmaşık ön ısıtma prosedürleri gerektirmez - kış koşullarında bile 50°C'ye kadar basit ön ısıtma yeterlidir. Eşleşen bakır-nikel elektrotlar veya belirli koşullar altında nikel bazlı sarf malzemeleri dahil olmak üzere geniş bir yelpazede dolgu malzemeleri kullanılabilir. Kaynak sonrası birleşimler kararlı mekanik özellikler ve iyi darbe tokluğu sağlar.
Kapsamlı Ekonomik Avantaj
Karbon çeliği çözümlerine kıyasla 20 yıllık servis ömrü boyunca, bakır-nikel dirseklerin toplam maliyetleri (tedarik + kurulum + bakım + değiştirme) karbon çeliğinin yaklaşık %65'idir ve aynı zamanda plansız üretim kesintisi riskini de önler. Titanyum alaşımlı çözümlere kıyasla, bakır-nikel dirsekler titanyumun yalnızca %15-20'si kadar maliyetlidir, ancak deniz suyu servislerinin büyük çoğunluğunda tamamen yeterli korozyon direnci sağlar.
Güvenilirlik Güvencesi
Bakır-nikel dirseklerin deniz ve açık deniz mühendisliğinde 50 yılı aşkın kanıtlanmış servis geçmişi vardır, çok az arıza vakası görülmüştür. Tüm büyük sınıflandırma kuruluşları (DNV, ABS, BV, LR, CCS) deniz suyu boru sistemleri için bakır-nikel malzemeleri tanır. Ürünler sınıflandırma denetim sertifikaları ile tedarik edilebilir, bu da uluslararası proje kabulünü kolaylaştırır.
4.Anahtar Ürün Özellikleri
| Ürün | Teknik Veri |
| Sınıf vs. Ortam Referansı | C70600: Temiz deniz suyu, tatlı su, buhar, petrol ürünleri, genel kimyasallar; C71500: Kirli deniz suyu, acı su, kumlu ortamlar, yüksek sıcaklıkta tuzlu su, kükürt içeren ortamlar |
| Tedarik Boyut Aralığı | DN15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 (daha büyükleri müzakere edilebilir) |
| Standart Et Kalınlığı Programları | Sch5S, Sch10S, Sch40S, Sch80S, Sch160, XXS, 2.0mm ila 60mm kapsar |
| Açı Serileri | 22.5°, 30°, 45°, 60°, 90°, 180° (diğerleri çizime göre) |
| Yarıçap Serileri | 1.0D, 1.5D, 2.0D, 2.5D, 3.0D (1.5D standart stok) |
| Uç Bitirme | ASME B16.25'e göre pahlı alın kaynak uçları; Soket kaynak soket derinliği ≥1.2×et kalınlığı; NPT veya BSP standartlarına göre dişli uçlar |
| Üretim Toleransları (Ana Öğeler) | OD ±0.8~2.4mm (boyuta göre artar); Et kalınlığı +%12.5/-0%; Açı ±0.5°~±1.0° |
| Et Kalınlığı Kontrolü | Arka taraf incelmesi ≤ nominal et kalınlığının %12.5'i; iç yüzey kalınlaşmasının negatif tolerans etkisi yoktur |
| Malzeme Özellikleri (Garantili) | C70600 Çekme ≥290MPa, Akma ≥110MPa, Uzama ≥%30, Sertlik ≤125HBW; C71500 Çekme ≥370MPa, Akma ≥130MPa, Uzama ≥%30, Sertlik ≤145HBW |
| Maksimum Çalışma Sıcaklığı | C70600: 260°C (sürekli) / 320°C (aralıklı); C71500: 300°C (sürekli) / 350°C (aralıklı) |
| Yaygın Basınç Sınıfları | Sınıf 150 (PN20), Sınıf 300 (PN50), Sınıf 600 (PN100), Sınıf 900 (PN150) |
| Basınç Sıcaklık Azaltma | Sıcaklık 38°C'yi aştığında ASME B31.3'e göre basınç azaltma gereklidir |
| Minimum Dirsek Yarıçapı Sınırlaması | İtme-şekillendirme işlemi minimum 1.0D; Orta-frekanslı sıcak bükme minimum 1.5D; 1.0D'nin altı döküm veya dövme işlemleri gerektirir |
| Yüzey Kalitesi Gereksinimleri | İç ve dış yüzeyler çatlak, katlanma veya aşırı yanma içermez; küçük çekme izleri ≤0.2mm derinliğe izin verilir |
| Paketleme Koruma Standartları | Her parça bağımsız yastıklama ambalajlı; dış ambalajda ağırlık merkezi ve kaldırma noktaları işaretli; ihracat sevkiyatları için neme ve tuz spreyine karşı koruma |
| Teslimat Belgeleri | Kalite sertifikası (EN 10204 3.1), boyut denetim kayıtları, ısıl işlem raporları, RT/PT raporları (varsa), malzeme yeniden test kayıtları |
| Ek Sertifikasyon Hizmetleri | Sınıflandırma kuruluşu (DNV/ABS/BV/LR/CCS) denetimi ve sertifikasyonu ek ücret karşılığında talep üzerine mevcuttur |
SSS
1. Ticaret şirketi misiniz yoksa üretici misiniz? Biz üreticiyiz, sertifikayı görebilirsiniz.
2. Teslimat süreniz ne kadar? Genellikle mallar stokta ise 5-10 gündür. veya mallar stokta değilse 15-20 gündür, bu miktara göre değişir.
3. Numune sağlıyor musunuz? ücretsiz mi yoksa ek mi? Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun maliyetini ödemeniz gerekir.
4. Ödeme koşullarınız nedir? Ödeme=1000USD, %50 T/T peşin, sevkiyat öncesi bakiye.
