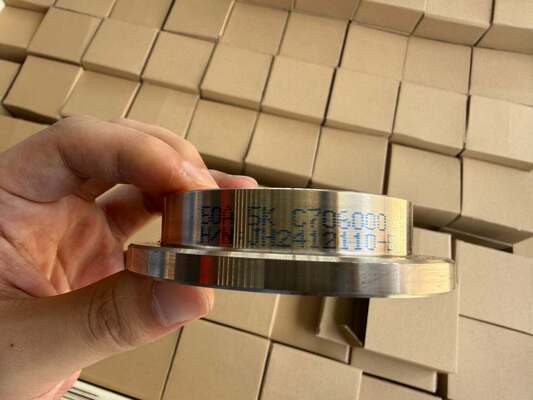

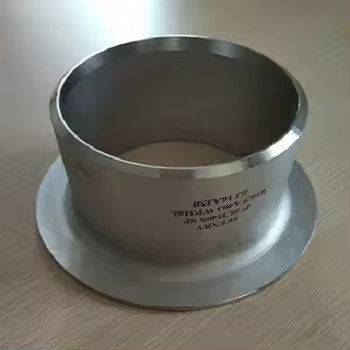

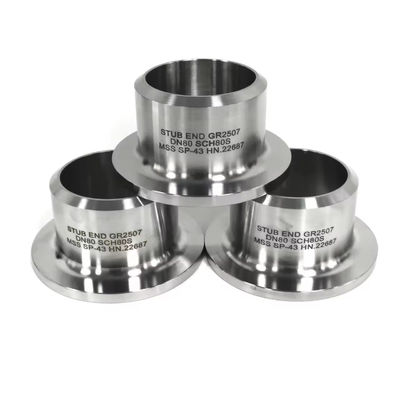

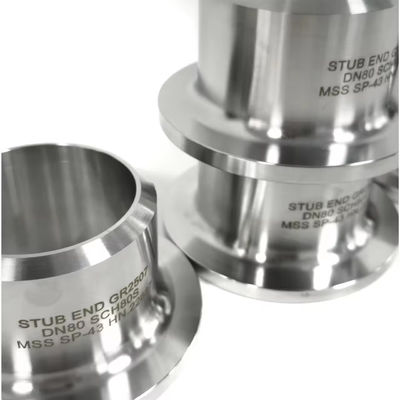

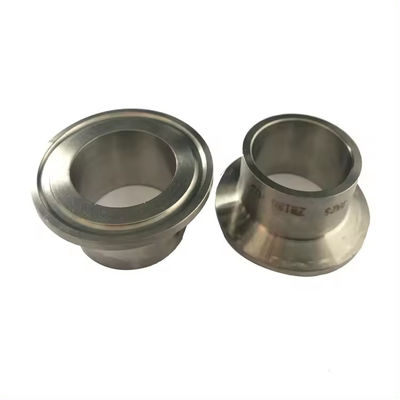

SS304 Paslanmaz Çelik Kütük Ucu - Korozyona Dayanıklı ASME B16.9 Uyumlu Lap Joint Alın Kaynak Bağlantı Elemanı

SS304 Lap Joint Stub End, Korozyona Dayanıklı Boru Hattı İçin Alın Kaynaklı Boru Bağlantı Parçası

1. Ürün Açıklaması

SS304 Lap Joint Stub End, Korozyona Dayanıklı Boru Hattı İçin Alın Kaynaklı Boru Bağlantı Parçasılap joint flanşlarla kullanılmak üzere tasarlanmış yüksek kaliteli bir alın kaynaklı boru bağlantı parçasıdır. Yaygın olarak lap joint stub end olarak da bilinen bu bağlantı parçası, flanş yüzüne oturan bir ağızlı uca ve boru hattına alın kaynağı için düz bir pahlı uca sahiptir. Birinci sınıf SS304 paslanmaz çelikten üretilen bu stub end, zorlu endüstriyel uygulamalar için mükemmel korozyon direnci ve dayanıklılık sunar. Uzun konikli Tip A konfigürasyonu, pürüzsüz akış geçişi sağlar ve standart lap joint flanşlarla uyumludur.

2. Anahtar Özellikler

3. Uygulamalar

SS304 Stub End, çeşitli endüstrilerdeki boru sistemlerinde yaygın olarak kullanılmaktadır:

• Petrol ve Gaz– boru hattı bağlantıları ve rafineriler

• Petrokimya ve Kimya İşleme– aşındırıcı ortamların işlenmesi

• Gıda ve İçecek– sıhhi boru sistemleri

• Farmasötik– temiz ve steril ortamlar

• Su Arıtma ve HVAC– genel endüstriyel borulama

• Enerji Üretimi– buhar ve soğutma suyu sistemleri

4. Ürün Avantajları

• Maliyet Etkin Çözüm– Yalnızca stub end boru alaşımıyla eşleşmelidir; lap joint flanş karbon çeliği olabilir, bu da özellikle büyük çaplı sistemlerde malzeme maliyetlerini önemli ölçüde azaltır

• Kolay Bakım– Lap joint flanş, stub end üzerinde serbestçe kayabilir ve kaynakları kesmeden çıkarılabilir, bu da hızlı inceleme, temizlik veya sistem modifikasyonuna olanak tanır

• Esnek Kurulum– Flanş, stub end etrafında 360° döner, bu da cıvata deliği hizalamasını basitleştirir ve kaynak boyunlu flanşlarla yaygın olan hizalama sorunlarını ortadan kaldırır

• Korozyona Dayanıklı– SS304 malzeme, oksidasyona ve çeşitli aşındırıcı ortamlara karşı mükemmel direnç sağlar, uzun hizmet ömrü sağlar

• Boyutsal Doğruluk– ASME B16.9'a göre sıkı toleranslarla üretilmiştir, standart lap joint flanşlarla mükemmel uyumluluk sağlar

5. Ürün Fonksiyonları

• Boru kaynaklarını kesmeden kolay sökme imkanı sağlayan flanşlı bir bağlantı oluşturur

• Lap joint flanş yüzüyle eşleşen pürüzsüz, sürekli bir sızdırmazlık yüzeyi sağlar

• Eklemi zorlamadan termal genleşmeyi ve boru hareketini karşılar

• Sızdırmazlık yüzeyinde korozyon direncini korurken daha düşük dereceli destek flanşlarının kullanımını sağlar

6. Kurulum Talimatları

1. Kaynak yapmadan önce lap joint flanşı boru veya stub end üzerine kaydırın

2. Stub end'in düz (pahlı) ucunu nitelikli kaynak prosedürleri kullanarak boru hattına alın kaynağı yapın

3. Ağızlı ucun (lap) boru sonuna tam olarak hizalandığından emin olun

4. Lap joint flanşı stub end üzerine kaydırın, ağzın arkasına oturtun

5. Flanş cıvata deliklerini eşleşen flanşla hizalayın ve birbirine cıvatalayın

6. Conta, ağızlı uç ile eşleşen flanş yüzü arasında sızdırmazlık sağlar

Not: Tip A (Uzun Desen) stub end'ler için, lap kalınlığı bağlanan borunun nominal et kalınlığından az olmayacaktır.7. Önlemler

Doğru uyum için boru et kalınlığının stub end et kalınlığıyla eşleştiğinden emin olun

• Stub end malzemesinin hizmet akışkanına ve sıcaklığına uygun olduğunu doğrulayın

• Lap joint flanşı doğrudan boruya kaynaklamayın – flanş dönmeye serbest kalmalıdır

• Alın kaynak bağlantıları için uygun kaynak prosedürleri (WPS nitelikli) kullanın

• Yüksek basınçlı uygulamalar için basınç derecesinin sistem gereksinimleriyle eşleştiğini doğrulayın

• Doğru sızdırmazlık sağlamak için kurulumdan önce lap yüzeyini çizikler veya hasarlar açısından inceleyin

• 8. Nakliye ve Teslimat

Ürün

Yöntem

Standart İhracat Paketleme:

Her stub end, paslanmaz yağ kaplamasıyla ayrı ayrı sarılır

• Nemin önlenmesi için naylon torbalara veya plastik sargıya paketlenir

• Denize elverişli nakliye için ahşap kasalara veya paletlere sabitlenir

• İstek üzerine özel paketleme mevcuttur

• 11. İadeler, Değişimler ve Satış Sonrası

Kalite Garantisi

• – sevkiyat öncesi %100 inceleme; tüm ürünler ASME B16.9 standartlarına uygundurİade Politikası

• – üretim kusurları için 30 gün içinde iadeler kabul edilir (incelemeye tabidir)Değişim

• – üçüncü taraf incelemesiyle onaylanan kusurlu ürünler için ücretsiz değişimÖrnek Politikası

• – ücretsiz numuneler mevcuttur; navlun maliyeti alıcıya aittirTeknik Destek

• – tüm teknik sorulara 24 saat yanıtÖzel Siparişler

• – istek üzerine özel boyutlar, malzemeler ve yüzey işlemleri mevcutturSSS
