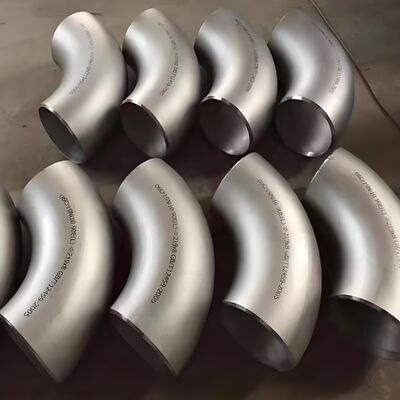

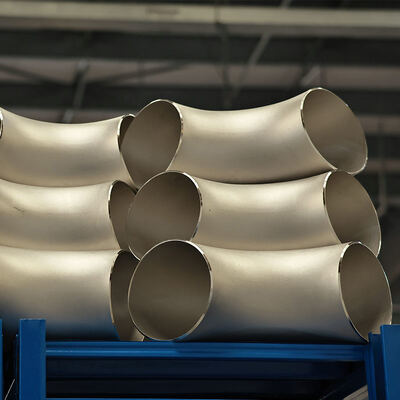

CuNi 70/30 Bakır Nikel 90° LR Dirsek, Yüksek Mukavemetli ASME B16.9 Alın Kaynaklı Bağlantı
| Menşe yeri | Şangay, Çin |
|---|---|
| Marka adı | TOBO |
| Sertifika | ISO/TUV/SGS |
| Model numarası | Bakır Nikel Dirsek |
| Min sipariş miktarı | 1 adet |
| Fiyat | Pazarlık edilebilir |
| Ambalaj bilgileri | Standart nakliye paketi |
| Teslim süresi | 15-30 iş günü |
| Ödeme koşulları | Banka havalesi, Western Union |
| Yetenek temini | 10Ton/Ay |
Ürün ayrıntıları
| Ürün adı | CuNi 70/30 Bakır Nikel 90° LR Dirsek, Yüksek Mukavemetli ASME B16.9 Alın Kaynaklı Bağlantı | Avantaj | Uygun kurulum ve bakım |
|---|---|---|---|
| Dayanıklılık | Yüksek | kafa tipi | yuvarlak |
| Tip | Dirsek | Basınç Değeri | 150 PSI |
| Sıcaklık Değeri | -20°C - 200°C | Ürün Tipi | Bakır Nikel Dirsek |
| Korozyon direnci | Harika | Liman | Şangay, Ningbo, vb. |
| Son bağlantılar | Alın Kaynağı, Soket Kaynağı, Dişli | Ürün adı | Bakır Nikel Dirsek |
| Son tip | Butt Weld | Basınç Seviyesi | Yüksek Basınç |
| Çap | Değişir (örneğin, 1/2 inç ila 24 inç) | Basınç sınıfı | 3000 psi |
| Vurgulamak | CuNi 70/30 bakır nikel dirseği,Yüksek dayanıklılıklı kıç kaynakları,ASME B16.9 Bakır Nikel Dirsek |
||
Ürün Açıklaması
CuNi 70/30 Bakır Nikel 90° LR Dirsek, Yüksek Mukavemetli ASME B16.9 Alın Kaynaklı Bağlantı Elemanı
1.Ürün Açıklaması
Bakır Nikel Dirsek, sahada montaja hazır, önceden üretilmiş, fabrika testinden geçmiş bir boru bağlantı elemanıdır. Korozyona dayanıklı CuNi alaşımlarından (C70600/C71500) üretilmiştir ve çözelti tavlı durumda teslim edilir, uçları hızlı montaj için spesifikasyona göre hazırlanmıştır. Her dirsek, uç koruyucuları ve şantiyede kolay tanımlama için net işaretlerle birlikte tedarik edilir. Ürün, standart boru boyutları ve et kalınlıkları ile uyumludur, bu da yeni veya mevcut deniz suyu boru sistemlerine doğrudan entegrasyonu sağlar.
2.Ürün Uygulamaları
Bu dirsek aşağıdaki tipik saha montaj senaryolarında kullanılır:
-
Yeni gemi inşa tersaneleri ve kuru havuz tamir tersanelerinde gemi boru tesisatı montajı
-
Deniz platformu üst yapı boru tesisatı bağlantı ve birleştirme işleri
-
Kıyı santralleri için deniz suyu alma ve deşarj boru hattı inşaatı
-
Mevcut tuzdan arındırma ve kimya tesislerinde tadilat ve genişletme projeleri
-
Denizaltı boru yükselticisi bağlantıları ve üst yapı jumper montajları
-
Deniz ortamlarındaki korozyona uğramış karbon çeliği veya galvanizli dirseklerin genel değişimi
3 · Ürün Avantajları
-
Çeliğe göre hafif – Eşdeğer karbon çeliği dirseğin ağırlığının yaklaşık %85'i; daha kolay manuel taşıma ve kaldırma.
-
Düşük manyetik geçirgenlik – Manyetik alan paraziti olmadan hassas ekipmanların yakınında kaynak yapmaya olanak tanır.
-
Oksitsiz yüzey – Fabrika temizliği, kaynak sırasında kirlenme riskini en aza indiren ölçekleri giderir.
-
Hoşgörülü montaj – Boyutsal toleranslar, hizalama sırasında ±1.5 mm'ye kadar sapma düzeltmesine izin verir.
-
Azaltılmış kaynak sonrası işlem – 30 mm'ye kadar kalınlıklar için kaynak sonrası ısıl işlem (PWHT) gerekmez.
-
Yeniden kullanılabilir – Modifikasyon amacıyla sahada kesilebilir, yeniden pahlanabilir ve yeniden kaynaklanabilir.
4.Anahtar Ürün Özellikleri
| Parametre | Montaj Referans Değeri |
| Standart Nominal Boyutlar | DN15 – DN600 (NPS ½″ – 24″) |
| Merkezden Yüze Boyut (LR 90°) | 1.5 × Nominal Çap (örneğin, DN200 = 300 mm) |
| Merkezden Yüze Boyut (SR 90°) | 1.0 × Nominal Çap |
| Önerilen Destek Aralığı (yatay) | 3 – 5 metre boru boyutuna ve akışkan ağırlığına bağlı olarak |
| Soğuk Saha Bükme İçin Minimum Bükme Yarıçapı | Uygulanamaz – fabrika sabit açısı; soğuk saha bükme izni yok |
| Önerilen Kaynak İşlemi | GTAW (TIG) kök paso + SMAW (elektrot) veya GMAW (MIG) dolgu/kapak |
| Ön Isıtma Sıcaklığı | Gerekli değil (ortam sıcaklığı ≥ 5°C) |
| Paslar Arası Sıcaklık | ≤ 150°C (tane büyümesini önlemek için) |
| Tel Elektrot Uyumluluğu | GTAW için ERCuNi (AWS A5.7); SMAW için ECuNi (AWS A5.6) |
| Koruyucu Gaz (GTAW) | 100% Argon (veya daha kalın bölümler için Ar-He karışımı) |
| Arka Temizleme Gereksinimi | Kök paso için önerilir; %100 Argon, akış hızı 5-10 L/dak |
| Kaynak Sonrası Isıl İşlem (PWHT) | Duvar kalınlığı ≤ 30 mm için gerekli değil |
| Maksimum İzin Verilen Sapma (montaj) | Kalınlık ≤ 20 mm için ≤ 1.5 mm; kalınlık > 20 mm için ≤ 3 mm |
| Cıvata Torku (flanşlı bağlantılar, Sınıf 150) | 100-140 N·m (M20 saplamalar için, yağlanmış) |
| Önerilen Conta | Deniz suyu servisi için EPDM veya PTFE kaplı |
| Flanş Yüzey Kaplaması | Konsantrik veya spiral tırtıklı; 125-250 μin Ra |
| Taşıma Ağırlığı (tipik, DN300 LR) | Yaklaşık 45-55 kg (et kalınlığı 40, C70600) |
| Depolama Koşulu | Kuru, kapalı veya örtülü; uç kapakları takılı tutun; montajdan önce doğrudan deniz suyu sıçramasından kaçının |
| Montaj Boşluk Gereksinimi | Kaynak erişimi ve muayene için dirsek çevresinde minimum 300 mm boşluk bırakın |
SSS
1. Ticaret şirketi mi yoksa üretici misiniz? Biz üreticiyiz, sertifikayı görebilirsiniz.
2. Teslimat süreniz ne kadar? Genellikle mallar stokta ise 5-10 gündür. veya mallar stokta değilse 15-20 gündür, bu miktara göre değişir.
3. Numune sağlıyor musunuz? ücretsiz mi yoksa ek mi? Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun maliyetini ödemeniz gerekir.
4. Ödeme koşullarınız nedir? Ödeme=1000USD, %50 T/T peşin, sevkiyat öncesi bakiye.
