CuNi 70/30 Bakır Nikel Te Deniz Sınıfı Boru Bağlantı Parçası ASME B16.5 Sınıf 150

CuNi 70/30 Bakır Nikel Tee Denizcilik Sınıfı Boru Ayarları ASME B16.5 Sınıf 150

1Ürün Tanımı

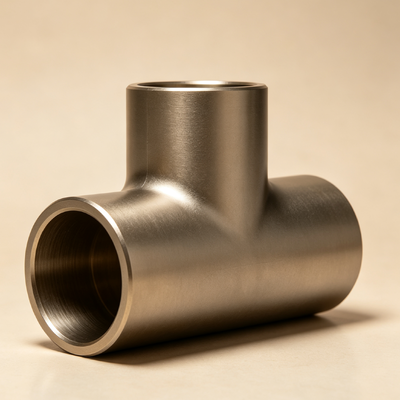

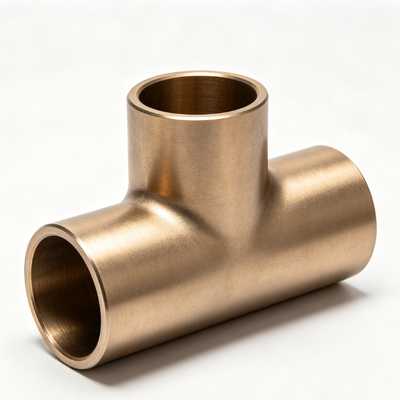

Bakır Nikel Tee, bakır-nikel alaşımından yapılmış T şeklindeki boru armatürüdür. Gemiler, açık deniz mühendisliği,Deniz dışı platformlarYapıya göre, eşit tee ve azaltıcı tee olarak sınıflandırılır. Üretim süreciyle, dikişsiz sıcak basılmış tee, ölçekli dövme tee ve kaynaklı tee içerir.Son bağlantı ile, kıç kaynağı, soket kaynağı ve iğneli yonga içerir.

Tipik malzeme sınıfları C70600 (90/10 CuNi) ve C71500 (70/30 CuNi) 'dir. 90/10 bakır-nikel alaşımı, yaklaşık% 10 nikel içeren, bakır bazlı ve küçük miktarda demir ve manganez eklenmiştir.,Bu ürün genellikle çözeltisinde kızartılır, turşulanır ve pasifleştirilir.Her seri ısı numarası ve seri numarası ile izlenebilir.Malzeme sertifikaları EN 10204 3.1 veya 3'e göre verilebilir.2, ve ABS, DNV, CCS, LR, NK, BV ve KR gibi sınıflandırma topluluğu sertifikası için başvuruda bulunabilirsiniz.

Bu teknik dosya, ASME, ASTM, DIN, EEMUA, MSS ve sınıflandırma topluluğu gereksinimleri doğrultusunda üretilen bakır nikel teçlere, tasarım, tedarik, denetim,ve gemi ve açık deniz boru sistemlerinin sertifikasyonu.

2Uygulamalar

Bakır Nikel Tees aşağıdaki sistemler ve hizmet koşulları için uygundur:

• Deniz suyu soğutma sistemleri, yangın sistemleri, balast suyu sistemleri ve gemilerdeki kabuk drenaj sistemleri;

• Deniz suyu taşıma, soğutma ve yangın söndürme boru hatları açık deniz platformlarında, FPSO'larda ve açık deniz sondaj ünitelerinde;

• tuzdan arındırma tesisleri ve kıyı elektrik santralleri için soğutma suyu sistemleri;

• Petrokimyasal tesislerde koroziv ortam taşıma boru hatları;

• Sıcaklık değiştiricileri, kondansörler, soğutucular ve boru dağıtım sistemleri;

• Yüksek korozyon direnci ve temizlik gerektiren ilaç, gıda, metalürji ve diğer endüstriler.

Uygulanabilir ortamlar arasında deniz suyu, tuzlu su, tatlı su ve bazı koroziv kimyasal ortamlar vardır.
Uygulanabilir ortamlar yüksek tuzlu, nemli, akan deniz suyu ve deniz atmosfer koşullarını içerir.
Tipik sertifikasyon senaryoları arasında sınıflandırma topluluğu ürün sertifikasyonu, iş onayı, tip onayı ve proje tanıklığı denemeleri yer almaktadır.

3. Avantajlar

• Mükemmel deniz suyu korozyon direnci, özellikle akıp giden deniz suyu ortamlarında;

• Çukurlara, yarık korozyona ve stres korozyona karşı güçlü direnç;

• Bakır iyonlarının yavaş salınımı deniz biyolojik kirlenmesini engeller.

• İyi kaynaklanabilirlik, TIG, MIG ve yay kaynak için uygundur;

• Basınç dalgalanmalarına ve titreşimlere karşı dayanıklılık ve dayanıklılık için iyi bir denge;

• manyetik olmayan, manyetik olarak hassas ekipman ve sistemler için uygun;

• Uzun hizmet ömrü ve düşük bakım maliyeti, iyi bir yaşam döngüsü ekonomisi sunar.

• Tam malzeme sertifikaları, denetim raporları ve sınıflandırma topluluğu belgeleri mevcuttur;

• Sıcaklık numarası, seri numarası ve sertifika numarası, gemi ve offshore denetim gereksinimlerinin karşılanması ile izlenebilirlik;

• Üçüncü şahit testleri, PMI, NDT ve hidrostatik testler gerektiği gibi düzenlenebilir.

4Fonksiyonlar

• Bir sıvı akışını iki yola ayırır veya boru sisteminde iki akışı bir araya getirir.

• 90° dal bağlantısı ve yön değişimi sağlar.

• Kısıtlama tee, akışı bölüşürken veya birleştirirken boru çapının geçişini sağlar.

• Bağlantı gücünü ve mühürleme güvenilirliğini sağlayan standart basınç taşıyan bir bağlantı bileşeni olarak çalışır.

• Yüksek basınç, yüksek sıcaklık, koroziv ortamlar ve deniz ortamları altında uzun süreli çalışmaya uygun;

• Sınıflandırma topluluğu sertifikalı projeler için izlenebilirlik ve belge eksikliği gereksinimlerini karşılar.

5. Ana özellikler
