En İyi Kalite C70600 90/10 70/30 ANSI B16.9 Çapraz Boru Ayarları

  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting 1/2"-4" For Industry
  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting 1/2"-4" For Industry
  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting 1/2"-4" For Industry
Menşe yeri Çin
Marka adı TOBO
Sertifika SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Model numarası Bakır Nikel C70600
Min sipariş miktarı 1 PCS
Ödeme koşulları T/T, Western Union, MoneyGram

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün Adı Bakır Nikel Boru Çapraz Malzeme sınıfı C70600
Boyut Özel Uygulama Su ısıtıcı
türü Eşit Yüzey patlatma
Tedavi tavlanmış
Mesaj bırakın
Ürün Açıklaması

En İyi Kalite C70600 90/10 70/30 ANSI B16.9 Çapraz Boru Ayarları

Buttweld Equal Cross Fittings Supplier, Ind Marcel Piping is Supreme manufacturer of, Buttweld Equal Cross Fittings Supplier, Buttweld Equal Cross Fittings Supplier, Buttweld Equal Cross Fittings Supplier, Buttweld Equal Cross Fittings Supplier, Buttweld Equal Cross Fittings Supplier, Ind Marcel Piping is Supreme manufacturer ofasme b16.9 çaprazÇapraz tepe genellikle sıcaklık değişimleri nedeniyle boruya yüksek stres yaratır, çünkü bunlar dört bağlantı noktasının merkezinde yer almaktadır.Bir tee bir haçtan daha sağlamdır., bir tee üç ayaklı bir tabure gibi davranırken, bir haç dört ayaklı bir tabure gibi davranır.

Parlak profesyonellerden oluşan bir ekiple desteklenerek,boru çaprazıİki türde, yani düz çaplı ve azaltıcı çaplı şekiller ve boyutların tam bir yelpazede.Çelik ve gaz gibi çeşitli endüstrilerde yerli müşterilere ve uluslararası müşterilere paslanmaz çelik çapraz tee ve alaşımlı çelik çapraz tee önde gelen tedarikçisiniz, petrokimya, enerji üretimi, ilaç, kağıt üretimi, doğal gaz endüstrisi ve kimyasal tesisler.

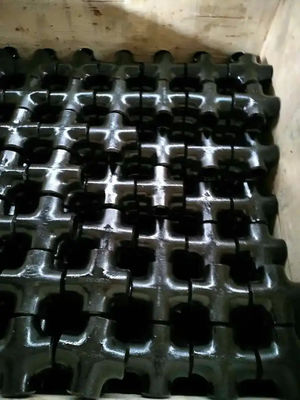

En İyi Kalite C70600 90/10 70/30 ANSI B16.9 Çapraz Boru Ayarları 0

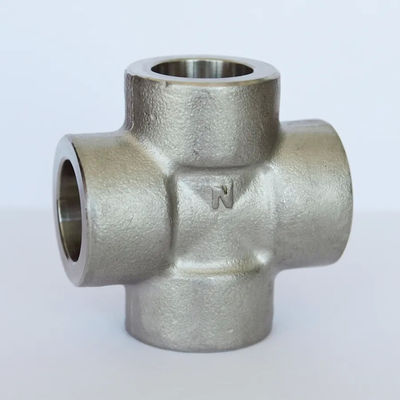

En İyi Kalite C70600 90/10 70/30 ANSI B16.9 Çapraz Boru Ayarları 1
Stockholder Of Butt Weld Equal Cross, Pipe Cross Fittings, Reducing Cross Pipe Fittings, Straight Cross ASME B16.9 Delaer

Sunduğumuz Equal Cross, Reducing Cross ve Lateral Cross özel sınıfı Cross, elektrik üretimi, petrokimya, gemi yapımı, kağıt imalatı,kimyasalFarmasötik ve imalat.

Müşterilerimizin özelliklerine ve gereksinimlerine bağlı olarak, 202, 304/304L, 904L, 316/316L, Duplex 2205 de dahil olmak üzere çeşitli sınıflarda düz Cross ve Reducing Cross üretebilir ve sunabiliriz.Alaşım 20, Cupro Nickel, Monel Alaşım 400, Inconel Alaşım 625, Inconel Alaşım 600, Hastelloy Alaşım C276, ayrıca çeşitli Alüminyum Sınıflarında.

Buttweld eşit olmayan çapraz, Buttweld eşit çapraz armatürleri, eşit çapraz formülü, çapraz boru montajı Tanımı, düz çapraz montajı, eşit çapraz ağırlık hesaplayıcısı,Hindistan'daki düz çapraz boru armatürleri satıcıları

ANSI/ASME B16.9 Buttweld Boru Çapı Çapı Spesifikasyonu

Boyutları ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Dış çapı Eşit Çapraz (1/2 ′′ ′′ 24 ′′), ERW / Buttweld Eşit Çapraz ((1/2 ′′ ′′ 48 ′′), Redüksiyon Çapraz (1/2 ′′ ′′ 24 ′′), ERW / Buttweld Redüksiyon Çapraz ((1/2 ′′ ′′ 48 ′′)
Türleri Eşit Çapraz, Azaltıcı Çapraz
Duvar kalınlığı 3mm ️ 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Katma Değerli Hizmetler Sıcak daldırılmış galvanize, epoksi ve FBE kaplama, elektro cilalama, kum patlatma, iplikleme, lehimleme
Üretim sınıfları Paslanmaz çelik, alaşımlı çelik, dupleks, nikel alaşımları, düşük sıcaklıklı çelik, karbon çelik, cupro nikel

Buttweld boru çapraz, eşit çapraz, azaltıcı çapraz üretim standartları

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN: EN10253-1, EN10253-2
ASTM A403 ASME SA403 Kazdırılmış austenitik paslanmaz çelik boru armatürleri için standart spesifikasyon
ASME B16.9 Fabrika yapımı kalın armatürler Buttwelding
ASME B16.25 Buttwelding Sonları
ASME B16.28 Kurak Yarıçaplı Çelik Dirsekler ve Buttwelding Geri Dönüşleri
MSS SP-43 Düşük basınçlı, korozyona karşı dayanıklı uygulamalar için dövme ve üretilmiş alt kaynak armatürleri

Buttweld boru çapraz malzeme sınıfları

Paslanmaz çelik ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Karbon çelik ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70.
Düşük Sıcaklıklı Karbon Çelik ASTM A420 WPL3, A420 WPL6
Alaşımlı çelik ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Çifte çelik ASTM A 815, ASME SA 815 UNS NO S31803, S32205.4462
Nikel alaşımı ASTM / ASME SB 336 UNS 2200 (NIKKEL 200 ), UNS 2201 (NIKKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL 601 ),UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

ANSI/ASME B16.9 BUTTWELD EQUAL CROSS DIMENSIONS

Buttweld çapraz boyutları çizelgesi

Pipe Cross Dimensions
İsimsel boru boyutu (NPS) DN Bevel'deki dış çapı Merkezden sonuna kadar
Koş.C. Çıkış. M[Notlar ((1) ve (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Farklı belirtilmedikçe boyutlar milimetredir.t) müşteri tarafından belirlenmelidir.

Buttweld Çapraz Boyutlarını Azaltır

Reducing Tee Dimensions

İsimsel çapı Dış çapı Merkezden sonuna kadar
D1 D2
DN NPS Seri A B Serisi Seri A B Serisi C M
15×15 1/2 x 1/2 21.3 18 21.3 18 25 25
15×10 1/2 x 3/8 21.3 18 17.3 14 25 25
15x8 1/2 x 1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20x15 3/4 x 1/2 26.9 25 21.3 18 29 29
20×10 3/4 x 3/8 26.9 25 17.3 14 29 29
25×25 1x1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25x15 1×1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32x15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2×1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40x15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2x2 60.3 57 60.3 57 64 64
50×40 2x1,1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2x1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65x40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3×2,1/2 88.9 89 73.0 76 86 83
80×50 3x2 88.9 89 60.3 57 86 76
80×40 3x1,1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90×90 3.1/2×3.1/2 101.6 - Evet. 101.6 - Evet. 95 95
90×80 3.1/2×3 101.6 - Evet. 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 - Evet. 73.0 76 95 89
90×50 3.1/2×2 101.6 - Evet. 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 - Evet. 48.3 45 95 79
100×100 4x4 114.3 108 114.3 108 105 105
100×90 4×3.1/2 114.3 108 101.6 - Evet. 105 102
100×80 4x3 114.3 108 88.9 89 105 98
100×65 4×2,1/2 114.3 108 73.0 76 105 95
100×50 4x2 114.3 108 60.3 57 105 89
100×40 4×1,1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5x4 141.3 133 114.3 108 124 117
125×90 5×3.1/2 141.3 - Evet. 101.6 - Evet. 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5x2.1.2 141.3 133 73.0 76 124 108
125×50 5x2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6x5 168.3 159 141.3 133 143 137
150×100 6x4 168.3 159 114.3 108 143 130
150×90 6×3.1/2 168.3 - Evet. 101.6 - Evet. 143 127
150×80 6x3 168.3 159 88.9 89 143 124
150×65 6×2,1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8x4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 - Evet. 101.6 - Evet. 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10x8 273.0 273 219.1 219 216 203
250×150 10x6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10x4 273.0 273 114.3 108 216 184
300×300 12x12 323.9 325 323.9 325 254 254
300×250 12×10 323.9 325 273.0 273 254 241
300×200 12x8 323.9 325 219.1 219 254 229
300×150 12x6 323.9 325 168.3 159 254 219
300×125 12x5 323.9 325 141.3 133 254 216
350×350 14x14 355.6 377 355.6 377 279 279
350×300 14x12 355.6 377 323.9 325 279 270
350×250 14x10 355.6 377 273.0 273 279 257
350×200 14x8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16x14 406.4 426 355.6 377 305 305
400×300 16x12 406.4 426 323.9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16x8 406.4 426 219.1 219 305 273
400×150 16x6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18x16 457 480 406.4 426 343 330
450×350 18x14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18x8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324

ASME B16.9 Buttweld Çapraz Tipleri

Buttweld eşit çapraz Butt kaynak azaltma çapraz montajı
Çapraz Fittings'i Azaltmak Çelik Redüksiyon Çapraz boru armatürleri
ASME B16.9 Eşitsiz Çapraz Yüksek kaliteli eşit olmayan çapraz
Buttweld düz çapraz Butt kaynak azaltma çapraz boru armatürleri
ANSI B16.9 Buttweld Cross ASME B16.28 Buttweld boru çaprazı
Buttweld çapraz boru armatürleri Buttweld Barred Cross
Eşit çapraz uygunluk Çapraz Uygulama
Buttweld Reducer Cross Buttweld eşit çapraz yerleştirme
