Yüksek basınç 1/2 "ANSI B16.9 Düz SCH80 Butt Weld Cross Pipe Fitting

  • High Pressure 1/2" ANSI B16.9 Straight SCH80 Butt Weld Cross Pipe Fitting
  • High Pressure 1/2" ANSI B16.9 Straight SCH80 Butt Weld Cross Pipe Fitting
Menşe yeri Çin
Marka adı TOBO
Sertifika SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Model numarası Bakır Nikel C70600
Min sipariş miktarı 10 parça
Ambalaj bilgileri ahşap kasa
Teslim süresi 7 iş günü
Ödeme koşulları Western Union, T/T, D/P

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün Adı Bakır Nikel Boru Çapraz Malzeme sınıfı C70600
Boyut 2" SCH40 Uygulama Su ısıtıcı
Türü Eşit Yüzey patlatma
Tedavi tavlanmış Malzeme Plastik, paslanmaz çelik, demir, PVC, pp
Vurgulamak

Yüksek basınçlı çapraz boru montajı

,

Butt Weld Çapraz Boru Montajı

,

ANSI B16.9 Çapraz boru montajı
Mesaj bırakın
Ürün Açıklaması

Yüksek Basınçlı 1/2 "ANSI B16.9 Düz SCH80 Alın Kaynaklı Çapraz Boru Bağlantı Parçası



Marcel Piping, yaygın olarak 4 yollu boru bağlantı parçası olarak bilinen asme b16.9 çaprazın Supreme üreticisidir.Çapraz tee genellikle sıcaklık değiştikçe boru üzerinde yüksek gerilim oluşturur çünkü bunlar dört bağlantı noktasının merkezindedir.Karşılaştırıldığında, tişört üç ayaklı bir tabure gibi davranırken haç dört ayaklı bir tabure gibi davrandığından, tişört haçtan daha sabittir.

Parlak profesyonellerden oluşan bir ekiple desteklenen boru çaprazlarını, düz çapraz ve azaltılmış çapraz olmak üzere iki tipte, eksiksiz şekil ve boyutlarda tedarik edebiliriz.Petrol ve gaz, petrokimya, enerji üretimi, ilaç, kağıt üretimi, doğal gaz endüstrisi ve kimya tesisleri gibi çeşitli sektörlerdeki yurt içi ve uluslararası müşterilere paslanmaz çelik çapraz T ve alaşımlı çelik çapraz T tedarikçisiyiz.Çapraz, birçok uygulamada kesişen borular için bir bağlantı noktası olarak kullanılır.

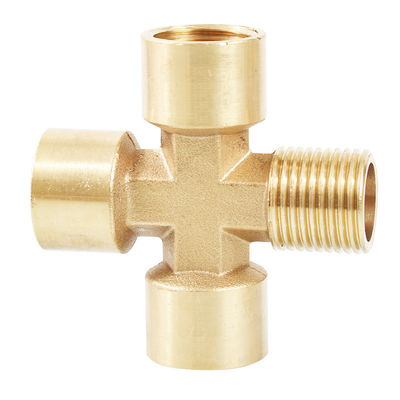

Yüksek basınç 1/2 "ANSI B16.9 Düz SCH80 Butt Weld Cross Pipe Fitting 0

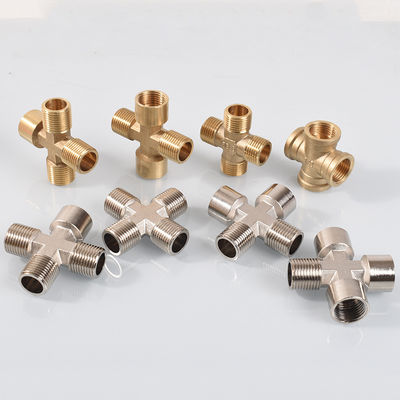

Yüksek basınç 1/2 "ANSI B16.9 Düz SCH80 Butt Weld Cross Pipe Fitting 1
Alın Kaynaklı Eşit Çapraz, Boru Çapraz Bağlantı Elemanları, Azaltılmış Çapraz Boru Bağlantı Elemanı, Düz Çapraz ASME B16.9 Hissedarı

Sunulan Eşit Çapraz, İndirgeyici Çapraz ve Yan Çapraz özel sınıf Çaprazlarımız, enerji üretimi, petrokimya, gemi yapımı, kağıt imalatı, kimya, ilaç ve imalat gibi birçok sektöre tarafımızdan yaygın olarak tedarik edilmektedir.

Müşteri spesifikasyonlarına ve gereksinimlerine bağlı olarak, 202, 304/304L, 904L, 316/316L, Duplex 2205, Alloy 20, Cupro Nikel, Monel Alloy 400, Inconel Alloy 625 dahil olmak üzere çeşitli kalitelerde düz Çapraz ve indirgeyici Çapraz üretebilir ve sunabiliriz. , Inconel Alaşım 600, Hastelloy Alaşım C276 ve ayrıca çeşitli Alüminyum Sınıflarında.

Buttweld Eşitsiz Çapraz Bayisi, Buttweld Eşit Çapraz Bağlantı Parçaları, Eşit Çapraz Formülü, Çapraz Boru Bağlantı Tanımı, Düz Çapraz Bağlantı, Eşit Çapraz Ağırlık Hesaplayıcı, Hindistan'daki Düz Çapraz Boru Bağlantı Parçaları Satıcıları

ANSI/ASME B16.9 Alın Kaynaklı Boru Çapraz Şartnamesi – Eşit Çapraz, Azaltıcı Çapraz

Boyutlar ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Dış çap Eşit Çapraz ( 1/2″～24″), ERW / Alın Kaynaklı Eşit Çapraz (1/2″～48″), İndirgeyici Çapraz ( 1/2″～24″), ERW / Alın Kaynaklı İndirgeyici Çapraz (1/2″～ 48")
Türler Eşit Çapraz, Çapraz Azaltma
Duvar kalınlığı 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Katma Değerli Hizmetler Sıcak Daldırma Galvanizleme, Epoksi ve FBE Kaplama, Elektro Cila, Kumlama, Diş Açma, Lehimleme
Üretim Sınıfları Paslanmaz Çelik, Alaşımlı Çelik, Dubleks, Nikel Alaşımları, Düşük sıcaklık Çelik, Karbon Çelik, Bakır Nikel



Alın Kaynaklı Boru Çapraz, Eşit Çapraz, Azaltıcı Çapraz İmalat Standartları

BENİM GİBİ: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
TR: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Dövme Östenitik Paslanmaz Çelik Boru Bağlantı Parçaları için Standart Şartname
ASME B16.9 Fabrika Yapımı Ferforje Bağlantı Parçaları
ASME B16.25 Alın Kaynak Bitişleri
ASME B16.28 Dövme Çelik Kısa Yarıçaplı Dirsekler ve Alın Kaynağı Dönüşleri
MSS SP-43 Düşük Basınçlı, Korozyona Dirençli Uygulamalar için Dövme ve Fabrikasyon Alın Kaynak Bağlantı Parçaları

Alın Kaynaklı Boru Çapraz Malzeme Kaliteleri

Paslanmaz çelik ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Karbon çelik ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 ve WPHY 70.
Düşük Sıcaklık Karbon Çelik ASTM A420 WPL3, A420 WPL6
Alaşımlı çelik ASTM / ASME A/SA 234 Gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Dubleks Çelik ASTM A 815, ASME SA 815 UNS NO S31803, S32205.Werkstoff No.1.4462
Nikel alaşımı ASTM / ASME SB 336 UNS 2200 ( NİKEL 200 ), UNS 2201 ( NİKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 ( ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)



ANSI/ASME B16.9 KALKAN EŞİT ÇAPRAZ BOYUTLAR

Alın Kaynaklı Çapraz Boyut Tablosu

Yüksek basınç 1/2 "ANSI B16.9 Düz SCH80 Butt Weld Cross Pipe Fitting 2
Nominal Boru Boyutu (NPS) DN Eğimde Dış Çap Merkezden Uca
Çalıştır.C Çıkış.M[Notlar(1) ve (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Aksi belirtilmedikçe boyutlar milimetre cinsindendir.Duvar kalınlığı (t) müşteri tarafından belirtilmelidir.

Alın Kaynaklı Çapraz Boyutları Azaltma

Yüksek basınç 1/2 "ANSI B16.9 Düz SCH80 Butt Weld Cross Pipe Fitting 3

Nominal çap Dış çap Merkezden Sona
D1 D2
DN NPS'ler A Serisi B Serisi A Serisi B Serisi C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4×1/2 26.9 25 21.3 18 29 29
20×10 3/4×3/8 26.9 25 17.3 14 29 29
25×25 1×1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1,1/4×1,1/4 42.4 38 42.4 38 48 48
32×25 1,1/4×1 42.4 38 33.7 32 48 48
32×20 1,1/4×3/4 42.4 38 26.9 25 48 48
32×15 1,1/4×1/2 42.4 38 21.3 18 48 48
40×40 1,1/2×1,1/2 48.3 45 48.3 45 57 57
40×32 1,1/2×1,1/4 48.3 45 42.4 38 57 57
40×25 1,1/2×1 48.3 45 33.7 32 57 57
40×20 1,1/2×3/4 48.3 45 26.9 25 57 57
40×15 1,1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1,1/2 60.3 57 48.3 45 64 60
50×32 2×1,1/4 60.3 57 42.4 38 64 57
50×25 2×1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2,1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1,1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1,1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3×2,1/2 88.9 89 73.0 76 86 83
80×50 3×2 88.9 89 60.3 57 86 76
80×40 3×1,1/2 88.9 89 48.3 45 86 73
80×32 3×1,1/4 88.9 89 42.4 38 86 70
90×90 3,1/2×3,1/2 101.6 – 101.6 – 95 95
90×80 3,1/2×3 101.6 – 88.9 89 95 92
90×65 3,1/2×2,1/2 101.6 – 73.0 76 95 89
90×50 3,1/2×2 101.6 – 60.3 57 95 83
90×40 3,1/2×1,1/2 101.6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3,1/2 114.3 108 101.6 – 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4×2,1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1,1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3,1/2 141.3 – 101.6 – 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5×2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6×3,1/2 168.3 – 101.6 – 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6×2,1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3,1/2 219.1 – 101.6 – 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10×4 273.0 273 114.3 108 216 184
300×300 12×12 323.9 325 323.9 325 254 254
300×250 12×10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300×150 12×6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350×350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350×250 14×10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



ASME B16.9 Alın Kaynaklı Çapraz Mevcut Tipler

Alın Kaynaklı Eşit Çapraz Alın Kaynağını Azaltan Çapraz Bağlantı
Çapraz Bağlantı Elemanlarının Azaltılması Çelik Çapraz Boru Ek Parçaları Azaltma
ASME B16.9 Eşitsiz Çapraz Yüksek kaliteli Eşitsiz Çapraz
Alın Kaynaklı Düz ​​Çapraz Alın Kaynağının Azaltılması Çapraz Boru Bağlantı Parçaları
ANSI B16.9 Alın Kaynaklı Çapraz ASME B16.28 Alın Kaynaklı Boru Çapraz
Alın Kaynaklı Çapraz Boru Bağlantı Parçaları Alın Kaynaklı Çubuklu Haç
Eşit Çapraz Bağlantı Çapraz Montaj
Alın Kaynaklı Çapraz Azaltma Alın Kaynaklı Eşit Çapraz Bağlantı
